neděle 12. května 2013

Návštěva u OK1CA


Ná základě pozvání Franty na závod  EME contest 23 cm -DUBUS 2013 jsem jej tedy navštívil. Vyjel jsem časně,ranní silnice byla od Úštěka plně v mlze.To samé bylo i na kopcích viditelnost byla cca 70 m.
Dojel jsem zdárně. Stáž mohla začít.
Závod byl v plném proudu. Franta mne seznámil se svým zařízením na 23 cm a s vlastním provozem.Při tom závodil.Probrali jsme jednotlivé komponenty  a použitý SW v daném setupu.Poslech jsem si maják   ON0EME
Poslech jsem si hodně spojení zejména OK2ULQ,OK1KIR..
V 08.21 jsem sledoval spojení OK1CA - OK2ULQ.Samozřejmě většinu zahraničních stanic.JA atd.
Bylo zajímavé sledovat signály stanic s menšími parabolami.
Franta mi ukázal plné  využití SDR,EME systému  F1ENH, využití WINRADu , použití a nastavení FT897 a NIR 12 pro EME.
Po čtyřech hodinách jsem měl hlavu plnou dojmů a sešit popsaný moudrostmi,na které na 3.studních nebyl čas.Když jsme opouštěli parabolu, měl Franta na 23 cm přes 40 spojení.
Opatrně jsem slezl po schodech  10 m paraboly.
Tam nahoře jsem byl
Na závěr jsem si prohlédl zařízení na 10 GHz ,zejména ozařovač.
Dále poslechové EME zařízení na 24 GHz,které Franta zkoušel s parabolou 4,2 m. Jako třešnička na dortů bylo přehrátí záznamů signálů stanic na 24 GHz při poslechových pokusech.Jeho 24 GHz jsme probrali detailně blok po bloku.Použité moduly DMC jsou díky OK1VHF a DL4DTU hodně známy,sám je používám na 24 GHz zařízení.
Před odchodem mi Franta kontrolně přeměřil zesílení a šumové číslo transvertoru 10 GHz,jehož hodnoty  se za rok podstatně nezměnily a slouží mi ke kalibraci mého měřiče  PANFI.
Děkuji mu za školení a pomoc.

Pár fotek  na dokreslení stáže.

 Část pracoviště 23 cm v parabole 10 m
OK1CA při spojení
Řízení antén
Systém sledování F1ENH
Stanic bylo stále požehnáno na WINRADu

3 m parabola
Částečný pohled na polygon
Sám v poli
Boční pohled 10 m paraboly
To drží 10 m parabolu
Zařízení + filtr
10 m parabola - ozařovač 23 cm

Snad to na mne nespadne
3 m parabola - závaží
3 m parabola ozařovač
Celkový pohled na RX EME 24 GHz
LO DMC pro 24 GHz
Detail 24 GHz vlnovodný přepinač,LNA DB6NT,Filtr 24 GHz,

LNA DMC,modul SM DMC +IF 435 MHz

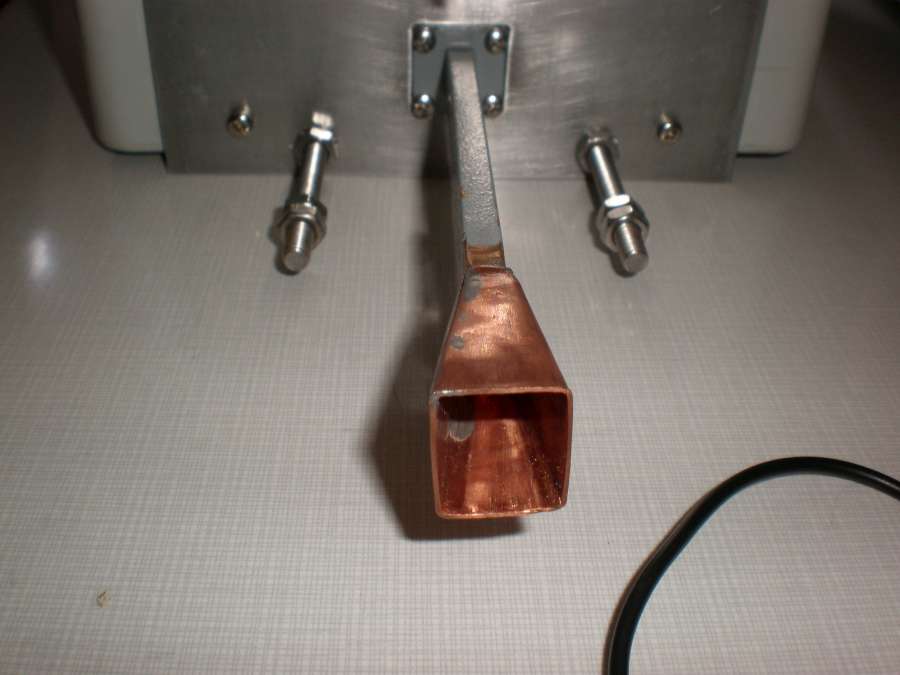

Detail provizorní horničky
Celkový pohled na 24 GHz
Pohled do 24 GHz
Ozařovač 10 GHz
10 GHz detail límce
Zveřejněno s laskavým souhlasem  OK1CA.


pondělí 6. května 2013

2.subregionální závod 2013

V sobotu jsme vyjeli s Majkou časně.Postavily jsme karavan.V průběhu stavby silně pršelo.Položená parabola byla plná vody,nestačili jsme ji vylévat.Ještě při položeném stožáru jsem provedl kontrolu všech transvertorů a jejich funkčnost.U nového transvertoru na 9 cm stále létala pojistka 10 A.Opět kontrola a měření.Když bylo teoreticky vše v pořádku,nebyli lidi na vyzdvihnutí stožáru.Vzhledem k špatnému počasí na vyhlídku žádní turisté nechodili.
Záchrana se objevila v podobě 5-ti děvčat ,kočárku a 3 psů. To byla naše spása.Ti nám pomohli se vztyčením stožáru. Tímto jim děkuji.

Těsně před začátkem závodu je dán do provozu  i stativ s majáky a transvertory na 47 a 76 GHz..
Začal závod.Zdál se mi nějak slabý,neb jsem vynechal pásmo 23 cm a ani jsem neuvažoval o pásmu 144 a 432 MHz.
Bohužel v průběhu závodu  "zjišťuji ",že bez nižších dorozumivacích pásem  se dá těžko domluvit na komunikaci na horních pásmech.V sobotu na FM 145,525 skoro nikdo nebyl,v neděli tam již byl čilý provoz.Některé mikrovlnné stanice ani nevyjeli.
ON4KST spolu s ÚFONem v sobotu účinnost 30 %, zadán příkaz a objevíl se když bylo již pozdě.V neděli to bylo již 50 %.
A tak jsem na 2 m a 70 cm rozdal pár bodů s 3 W a malou KRCKou na 2 m.
Nádherný provoz s QRP 3 W a KRCKou - spojení trvá trochu déle,ale je to krása a umění vůči těm QRO - bušičům .
A zde se ukazuje,že ne všichni operátoři,kteří jsou u těch kW umí také vždy poslouchat.
A ladit od začátku pásma.

Ulehám ve 3 hod,budíček v 5,30.Ráno počasí nic moc,žádný východ slunce.Byť v noci pár hvězd svítilo.
Ráno jsem rychle postavil stativy se 47,76 a 122 GHz.Bohužel kvůli mlze a vypařování lesa na Panně jsem ani pořádně zpočátku nemohl 122 GHz zaměřit..
Později když se ukazuje již i slunce jsem v dalekohledu zahlédl na Panně odlesk paraboly a mohl jsem v PABce zacílit parabolu. Pokusy při dosměrování   spojení  122 GHz se ukázalo,že nastavení pomocí PABky bylo přesné.V nedělní poledne se podařilo uskutečnit nádherné spojení s OK1JHM na 122 GHz jak CW,tak vzhledem k síle signálu i SSB.Byla tam ještě dostatečná rezerva signálu.
Odrazy byly vzhledem k vlhkosti lesa a vypařování kóty Panna velmi široké.
Určitě zde napomohla momentální meteo situace.
Nepodařilo se mi spojení na 47 GHz s OK1AIY. Byť půlhodiny předtím uskutečnil spojení s OK1JHM jen na holý směšovač.
Sem tam to ve vzduchu zabouchalo a RS fungovala. Slyšel jsem ji,ale například s 10 mW na 3 cm se těžko  RS dělá.
V noci mi přestalo chodit 6 cm. Po řádném promáčení deštěm to ráno již chodilo.
Neděli jsem věnoval pokusy na MW. Stanic tam bylo málo,Tak jsem se mohl věnovat pokusům například s OK1KKL na 47 a 76 GHz.
Jejich signál na 47 GHz byl velmi široký ,parabola se normálně nedala nasměrovat neb odrazy byly v šíři +- 30 stupňů. Asi jsou to stejné meteo podmínky jako při spojení na 122 GHz.
Na 76 GHz po hodinovém testování nedošlo ke spojení.

 Stále na MW existují ty 3 neznámé. Kmitočet,poloha a azimut.
Kdo si je jistý  absolutním kmitočtem na MW ? Ano v čase měření doma při 20 stupních.
Nebo s podporou GPS nebo rubidiovým normálem.
Balení probíhalo za hezkého počasí.
Děkuji Majce za logistické zajištění,Elišce a Lukymu za pomoc při balení a neznámým pomocnicím při stavbě stožáru.

Děkuji Všem za trpělivost při  spojeních.
Těším se na rozdávání bodů v dalším závodě.

Přehled uskutečněných spojení:

144 MHz   -    43 QSO   3W
432 MHz   -   10 QSO   3 W
3400 MHz   -   9 QSO   0,1W
5760 MHz  -  9  QSO     2W
10368 MHz   -   10 QSO   10 mW
24048 MHz   -   9 QSO   0,2W
47088 MHz   -   3 QSO   0,03 W
76032 MHz   -   1 QSO   0,01 W
122 250 MHz   -   1 QSO   0,001 W

Pár fotek na dokreslení závodu
Jedeme do kopce
Čistá příroda

Kóta v dáli

Příjezd na kótu

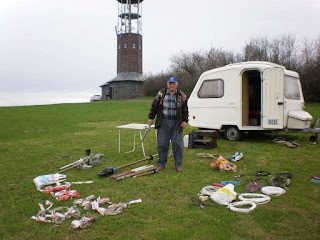

Stavební cirkus

Logistika

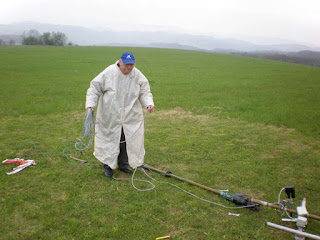

Stavění

V krátkosti plno vody

Stavba

Utržený konektor

Ochrana před bleskem -  druhé zemnění
Vnitřní setup

Závod

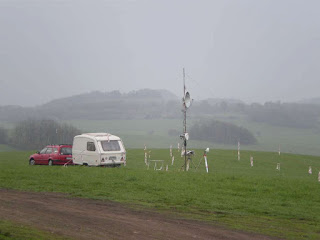

Sobotní sestava

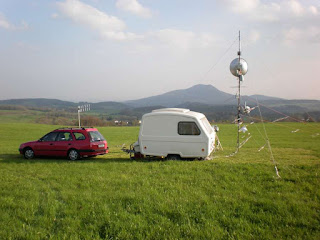

Pohled na Sedlo 726 m

Noční sestava

Nedělní ráno

Neděle stavba stativů

částečný pohled

47 a 76 GHz + majáky

Zadní pohled 47+76

Pohled od Mukařova

Pohled od cesty

Logistika v pohodě

Aby to nespadlo

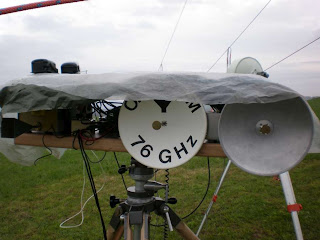

76 GHz - test s OK1KKL

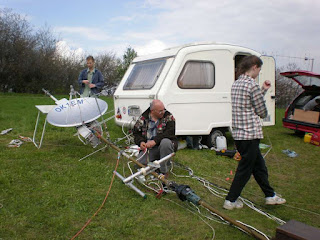

Balení

To jsem uchránil

Balící tým - po nás čisto
