pondělí 23. září 2013

OK1JHM - nové mikrovlné rekordy

       Dne 7.9.2013 uskutečnil OK1JHM mikrovlnou expedici spolu s OK1VRL a OK1FSK
 - spojení v pásmech 76,122,134 a 248 GHz mezi OK, OM a OE.
Nejdříve uskutečnili spojení  OK-OE ve čtverci JN88JR na hraničním přechodu.
V druhé fázi uskutečnili spojení OK - OM ve čtverci JN88LQ.
Všechny spojení se uskutečnily provozem SSB.
Spojení v pásmech 134 a 248 GHz jsou první v OK

7.9.2013     Tropo      134 Ghz     OK1JHM/P - OE/OK1VRL/p
                                                    OK1JHM/P - OM/OK1VRL/p
                                  248 GHz    OK1JHM/P - OE/OK1VRL/p
                                                    OK1JHM/P - OM/OK1VRL/p
V druhém pořadí uskutečnil spojení OK1FSK

Pár fotek na dokreslení spojení.

























úterý 17. září 2013

76 GHz nový transvertor

                  Skončil Polní den 2013 a já jsem měl takový spravedlivý vztek na sebe a na všechny.
Mrzelo mne,že nebylo na pásmu více stanic na MW, zejména 76 GHz.
Neberu to,že hodnocení mikrovlnných spojení je nízké......................................................................
Prostě stanice které zařízení mají, nemohly vyjet z pracovních či zdravotních důvodů.
A tak jsem se ihned po závodě pustil do výroby nového transvertoru.Snad přibudou nějaké stanice.
Během pár týdnů bylo zařízení hotové.Použil jsem některé komponenty , které jsem měl připravené
 na 134 a 248 GHz.
Jako základ byl použit LO DB6NT na 9486 MHz. Krystal jsem umístnil z důvodu rychlosti ve vlastním LO.
Připravil jsem i SMA vstup pro případné OCXO.
Přidal jsem jen topení 40 st. od DB6NT. Na výstupním kmitočtu 9485,875 MHz je výkon 35 mW.
Tento signál postupuje na násobič 4x. Použit je typ  OS5PO    S04-4206 výrobce ENDWAVE , který je napájen přímo jen 12 V.Dosti se hřeje jako i jiné násobiče a tak je vespod krabice větrák 40x40,který je možno zapnout podle potřeby
Z důvodu napájení 12 V jsem použil DC/DC up/down měnič 2A ,takže napětí  při vysílání je stále 12 V a při příjmu je za  měničem přepínatelný regulovaný  zdroj napětí .
Na výstupním kmitočtu 37943,5 MHz byl naměřen výkon 105 mW .
Dále jsem vyfrézoval větší AL krabičku pro směšovac, kde se signál násobí 2x na diodě
Maccom MA4E1318.Vstup i výstup je vlnovodný.
Doladění na 38 a 76 GHz je provedeno mikrometrickými šrouby pořízené od DL2AM.
Tuning-Schrauben von Tekeleg für Kurzschluss-Elemente, Einbaumaß 5,9 mm, Hub 5 mm für 47 u. 76 GHz, EUR 5,20
Tuning-Schrauben von Tekeleg für Kurzschluss-Elemente, Einbaumaß 4,7 mm, Hub 2 mm für 47 u. 76 GHz, EUR 2,20
Tuning-Schrauben von Tekeleg für Kurzschluss-Elemente, Einbaumaß 3,0 mm, Hub 3,2 mm für 122 u. 241 GHz, EUR 4,70

MF signál je použit 145 MHz.Nastavení jsem provedl  měřením na analyzéru s měřícím směšovačem.Vše bylo nastaveno s mikrometrickými šrouby na maximální signál.Mezi transvertorem a měřícím systémem byl zařazen vlnovodný filtr na 76 GHz.

Praktická zkouška :

Stále jsem čekal na vhodné počasí,až skončí deště a trochu se vyčasí.
No v sobotu 14.9.bylo již dobré počasí.
Doma jsem na balkóně naistaloval maják 76 GHz,namířil směrem na Řip.
Vyjel jsem směrem na kótu Na horách JO70CK .Bohužel  na kótě byla vysoká kukuřice přes 2 m a pokusy z dřevěné vyhlídky jsem zavrhl.Tak jsem vyjel a u nejbližší škarpy silnice jsem postavil systém viz foto.
Nejdříve jsem nastavil ozařovač nového zařízení.
Pak jsem zkoušel porovnat    staré a nové zařízení:                                                                                      Signál majáku staré:    59 + 15 dB ,parabola 25 cm Procom.
Signál majáku nové : 59 + 25 dB,parabola pr. 20 cm.
Vzdálenost  majáku  11 km.
Dlouhodobá stabilita kmitočtu u nového  zařízení je trochu horší  než u staršího.
Na krátkodobé spojení to nemá podstatný vliv.
Zkoušel jsem i vlastní paraboly.U staršího zařízení - parabola 25 cm Procom se objevovaly navíc boční laloky !  U nového zařízení použita parabola pr. 20 cm koupena na aukru z mikrovlnného čidla.
U nového zařízení jsem zkoušel nastavovat napětí na násobiči v závislosti signál/šum.
 Vzhledem k tomu, že maják hrál tečky a značku,nebylo možno toto přesně nastavit.
Znatelné bylo, kdy signál průdce zeslábl.
Vzdálenost 11 km je asi  malá pro porovnávání signálu a šumů. A nebo to chtělo přepnout maják na trvalý signál.
Pár fotek na dokreslení stavby a pokusů:
Přivítala mne vysoká kukuřice

Vyhlídka Na horách

Sestava zařízení 76 GHz

Vlevo EC,zařízení,silnice

Pohled ze silnice

Staré zařízení 76 GHz

Nové zařízení 76 GHz

Nastavování šumu přijímače

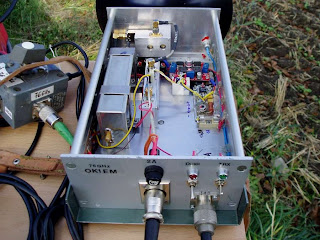

Celkový pohled na transvertor

Detail 76 GHz,měnič ,regulátor,MF +SM

Maják na balkoně





úterý 10. září 2013

VHF závod 2013

            Stavět anténu mi pomohl Luky a Eli.Pak jsem zůstal do večera sám.V sobotu bylo nádherné počasí ve stínu 24 až 28 stupnů.
Pohrál jsem si s buzením PA.Testování signálu jsem kontroloval s OK1UFF a OM2VL.
Před závodem i během něj bylo u mne plno návštěv,neboť nádherné počasí vylákalo turisty na Víťovou vyhlídku.Nejbližší byl OK1AKE. V neděli se lehce ochladilo a už turistů tolik nebylo.
V průběhu závodu byly signály většiny stanic abnormální.Byly velmi dobré podmínky.Bylo hodně stanic, kdy mi můj  MW S-metr ukazoval 59 + 60 dB a více. No a to se ukázala FT857 v plné kráse nectností.
Bohužel s mou nedokonalostí jsem až po závodě  zjistil,že jsem vlastně neměl nastaveno místo umlčovače šumu ruční regulaci AVC.Prostě bylo to v rukách.A na MW to není tolik zatím potřeba.
V průběhu závodu se pode mnou propadla karavanová lavice,naštěstí k úrazu nedošlo.
V noci přijel Ala a tak jsem do rána nebyl sám.Celou noc byla obloha plná hvězd.V půl třetí ráno se zvedl silný vítr,který pokračoval i v neděli.V půl čtvrté jsem si na hodinku odpočinul.
Celkem jsem usutečnil 210 spojení.
Byly rezervy , ale pro mé uspokojení to stačilo.
Děkuji všem za spojení.
Pár nekomentovaných fotografií na dokreslení závodu:
