pátek 26. srpna 2011
Holice 2011
Tak zase do Holic.Opět jsem se tam dostavil jen v pátek.Nádherné slunečné počasí - hraničící s možným poškozením zdraví.Nejlíp bylo těm co byli pod stromy a v restauracích...
Litoval jsem některých,kteří byli na tom parném slunci...
Z mého pohledu má toto setkání setrvalý úpadek... Alespoň páteční den mi moc nepřinesl .
Málo lidí, poloprázdná tělocvična ............
Jediné překvapení a dojetí pro mne bylo,že si OK1MHK pamatoval a po roce přivezl pro mé bastlení slíbený materiál .Děkuji
Překvapilo mne ,že někteří zahraniční prodejci měli ceny jako do banánové republiky,
asi nevěděli kam jedou...
Pár fotek na dokreslení.
nelevná bižuterie mw
různé
army nf technika
Kup poslední kablíky ...
Všehochuť
Poslední paraboly
Lidí málo...
MW
Zajímavé....
Beze slov
Bojové vozidlo
Něco do kuchyně
Nejlacinší prodejci MW bižuterie...
Jen se prohrabat...
Že by něco na mikrovlny ?
pohled na burzu
Něco od MW SP7DYN
MW
Něco pro děti.....
I hudbou je člověk živ........
Ham Zdeněk prohlíží burzu...
Vojenská nostalgie ........

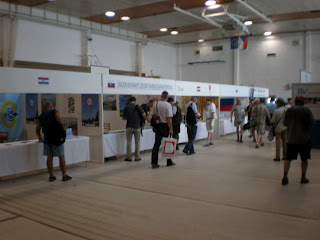

Poloprázdná tělocvična...
Hezká anténka...
Radiem řízené tanky.......
Něco sladkého pro každého......
PŘIJÍMAČ Lambda 5
pár drobností SP7DYN
pohled 1
pohled 2
Přistižen,známý ham OK2IMH vybírá vhodný
kabel pro PA na 122 GHz
MW asi na 38 GHz,
kdo ví jak se jmenuje ať mi dá vědět
Boční pohled na Mw
PA italského prodejce....
středa 24. srpna 2011
24 GHz - úprava paraboly
O polním dnu mi nějak skolabovala má 60-tka parabola na 24 GHz.
Před několika lety jsem v Holicích pořídil anténu ANDREW o průměru 30 cm určenou přímo na 24 GHz.Tak jsem ji nyní využil.Používá ji řada stanic například i OK1VM.
http://ok1vvm.aitech.cz/projekty/24Gnew.htm
Jako originál je velmi těžká,tak se nejdříve musel upravit její upevňovací límec.
Abych mohl parabolu připevnit k přírubě transvertoru,tak jsem vyřezal na 4 místech závity průměr 4 mm,hloubka cca 7 mm.
Vlastní ozařovač jsem si označil,a masivními klíči rozebral.Tak jsem mohl vesele vrtat díry pro upevňovací šrouby.
(Pozor na to označení,zejména kolikrát se otočí klíčem,aby to člověk nemusel pracně nastavovat)
Laickou zkoušku účinosti jsem vyzkoušel na maják OK0ET vzdálenost cca 55 km.
Na vlastní vlnovod byl signál velmi slabý,S metr se nehnul.S parabolou byl signál S7 až S 8.
Při nasazeném krytu paraboly se výchylka |Smetru nezměnila.
Než seženu zase 60ku parabolu, tak to musí stačit .
Více pár fotek.

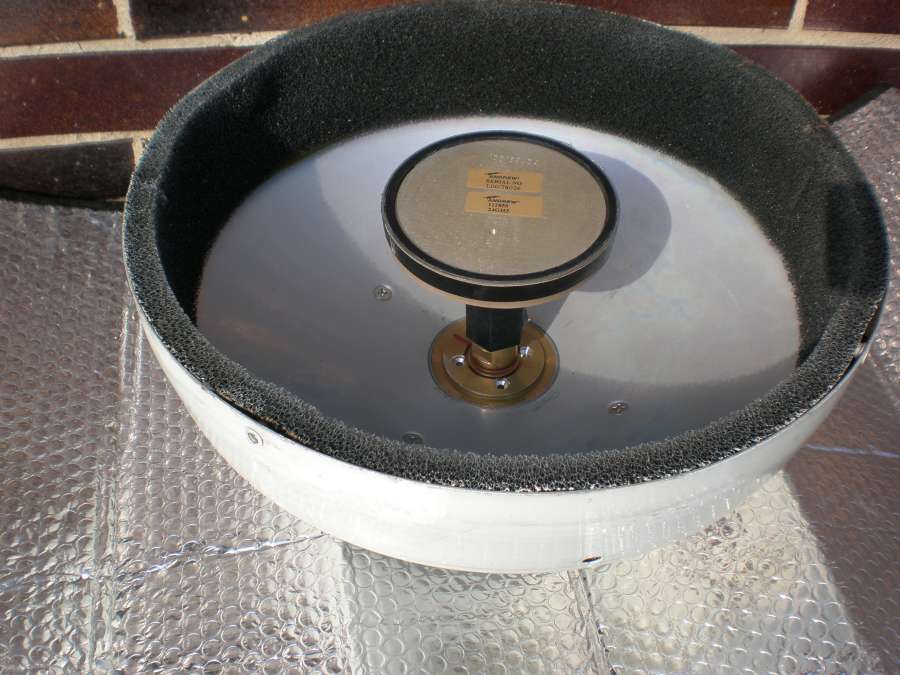

Původní parabola

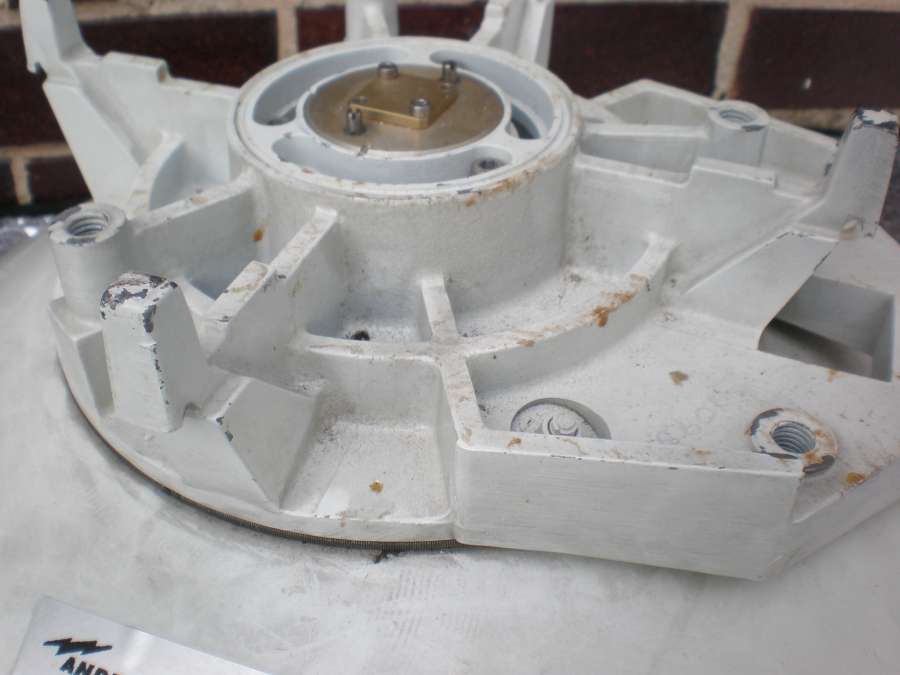

detail masivního uchycení
upravený límec paraboly
detail paraboly
Díl ozařovače
Pohled dovnitř ozařovače
Střední díl
pohled dovnitř středního dílu
detail s o kroužky
3 díl příruba ještě bez děr
pohled dovnitř vzadu přechod WR42
Komponenty ozařovače po rozebrání
upravená parabola
detail příruby
upravená parabola
detail příruby s o kroužkem
Testování upravené paraboly
Parabola s krytem
Video z testu paraboly
Před několika lety jsem v Holicích pořídil anténu ANDREW o průměru 30 cm určenou přímo na 24 GHz.Tak jsem ji nyní využil.Používá ji řada stanic například i OK1VM.
http://ok1vvm.aitech.cz/projekty/24Gnew.htm
Jako originál je velmi těžká,tak se nejdříve musel upravit její upevňovací límec.
Abych mohl parabolu připevnit k přírubě transvertoru,tak jsem vyřezal na 4 místech závity průměr 4 mm,hloubka cca 7 mm.
Vlastní ozařovač jsem si označil,a masivními klíči rozebral.Tak jsem mohl vesele vrtat díry pro upevňovací šrouby.
(Pozor na to označení,zejména kolikrát se otočí klíčem,aby to člověk nemusel pracně nastavovat)
Laickou zkoušku účinosti jsem vyzkoušel na maják OK0ET vzdálenost cca 55 km.
Na vlastní vlnovod byl signál velmi slabý,S metr se nehnul.S parabolou byl signál S7 až S 8.
Při nasazeném krytu paraboly se výchylka |Smetru nezměnila.
Než seženu zase 60ku parabolu, tak to musí stačit .
Více pár fotek.
Původní parabola
detail masivního uchycení
upravený límec paraboly
detail paraboly
Díl ozařovače
Pohled dovnitř ozařovače
Střední díl
pohled dovnitř středního dílu
detail s o kroužky
3 díl příruba ještě bez děr
pohled dovnitř vzadu přechod WR42
Komponenty ozařovače po rozebrání
upravená parabola
detail příruby
upravená parabola
detail příruby s o kroužkem
Testování upravené paraboly
Parabola s krytem
Video z testu paraboly
