Zařízení mikrovlných pásem máme většinou jen na stativu (mimo borců se silnými stožáry), na noc se uklízejí. Na stožáru mám již také 24 GHz.U 47 GHz jsem se dostal do problému, z důvodu používání 30 dB otočného vlnovodného zesilovače , jak ho přepínat. Ruční přepínání zatím vyhovuje pouze na stativu. A tak sháněním mi Pepa OK2STK poskytl dokumentaci pro použití modelářských serv publikované v Mikrovlnném setkání 1997 od Zdeňka Samka OK1DFC.
To bylo pro mne výchozí k přemýšlení.Také řada fotek vlastního provedení OK2STK,OK1KEI a OK1AHO mi pomohlo.
Sehnal jsem několik serv, které se přetáčí přes 180 stupňů.
HS 625 MG - 5,5 kg/cm (MG kvalitní kovové převody)
HS 645 MG - 7,7 kg/cm
HS 805 MG - 19,8 kg/cm
Sám jsem servo umístňil do osy před přepinač.Asi to není v tak malém prostoru ideální,ale skutečně tam není místo.Není jednoduché ho vystředit doprostřed přepinače.Musel jsem ho umístňit dosti volně na originál gumové silenbloky. Ideálnější by bylo udělat převod přes ozubená kolečka, jak to má ve svém prototypu na 47 GHz Pribin OK1AHO, nebo pákami jak to má například OK2STK nebo OK1KEI.
Ovládací elektroniku jsem použil podle OK1AHO,který používá jen jednu 555. Perfektně se to dá nastavit použitými 25 otáčkovými trimry.Přepínání RX/TX je provedeno buď z PTT nebo u mne z části ovládání dle DB6NT t.j. + z transcevru jde na zesilovač s 2x NPN tranzistory a relé (kontakty přepínají trimry dle požadovaného směru otáčení.Na této ovládací destičce mám zkušební tlačítko ZT,kterým zkouším přepínání serva při nastavování a když není připojen transceiver.
Rychlost přepnutí dle OK1AHO je ve zvyšování napětí až do 10 V. Sám jsem to zkoušel maximálně na 7 V. Trvale mám použít stabilizátor na 6 V.
Za stabilizátorem je nutný kondensátor 4G7, aby napadalo napětí ve špičkách pro servo.
Musel jsem udělat malé blokování vf ,které prolézá z MF 145 MHz a způsobovalo mi jemné cukání se servem v rytmu například telegrafie.
Do báze 1.tranzistoru jsem přidal elyt 330 uF z důvodu,aby relé odpadávalo zpožděně při CW a nepřepínalo servo s přepínačem.
Dík OK2STK , OK1AHO a OK1VM za pomoc.
p.s.
Ještě by chtělo vyřešit tření mého " duralového" zesilovače při otáčení od duralové přírubové desky.V původní ruční verzi tam byly 2 kuličky s pružinou.Tedy při ručním otočení se zesilovač lehce přes kuličky oddálil od přírubové desky.Na začátku a na konci přetočení zapadly kuličky do jamek.
Proto se mi jeví jako dobré řešení přírubová deska z mosazi - samomazné, jak to má provedeno Pribin OK1AHO .
Můj transvertor 47 GHz

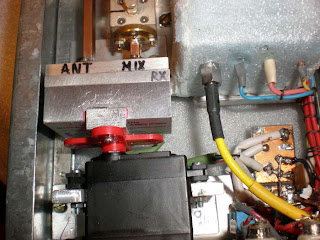

Detail přepinače a serva

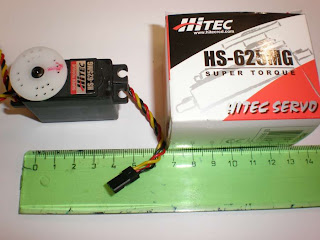

Kvalitní servo HS-625 MG

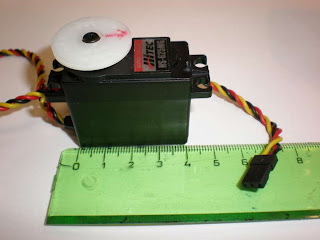

Boční pohled na servo

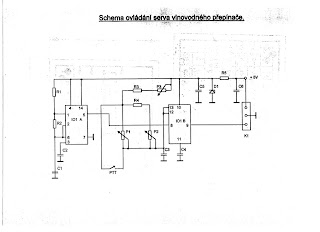

Napájení serva dle OK1AHO,
spodní část dle DB6NT
Mé mechanické provedení na universálním
tištáku,vlevo kontrolní tlačítko
Praktická zkouška:
http://www.youtube.com/watch?v=AG5W8SPG5lQ

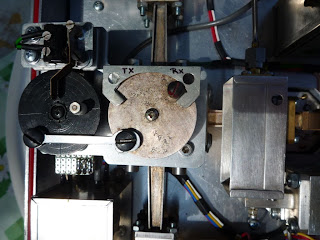

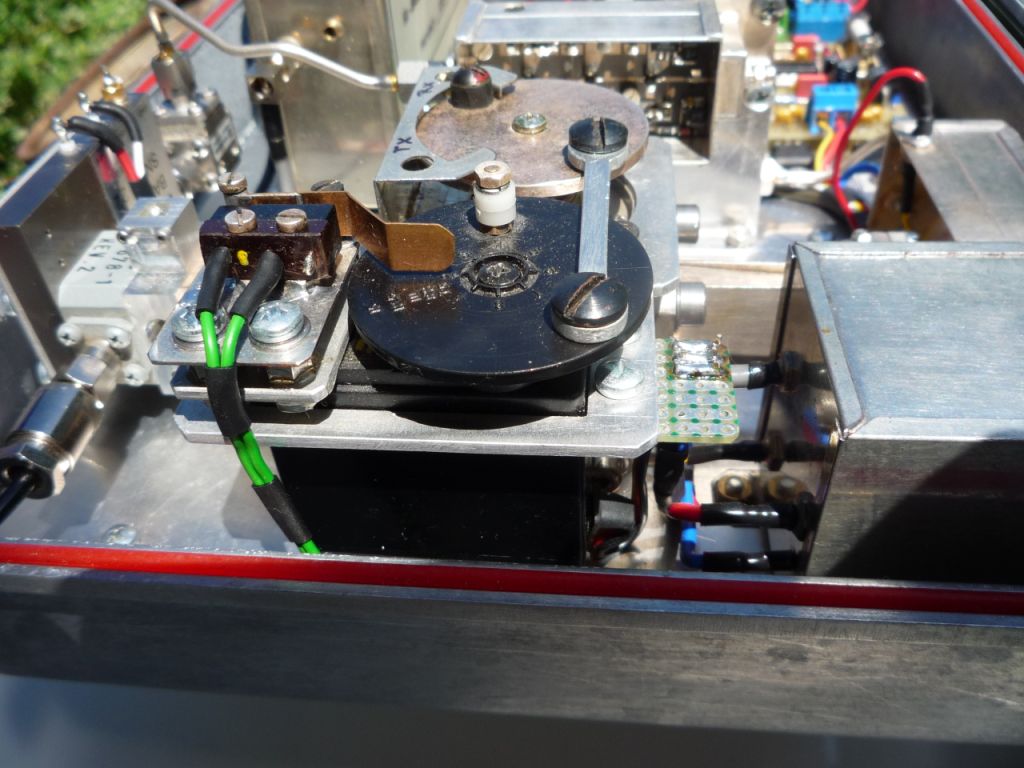

Provedení u OK2STK 24 GHz

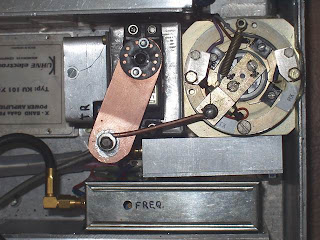

Detail OK2STK
Horní pohled OK2STK
Detail OK2STK

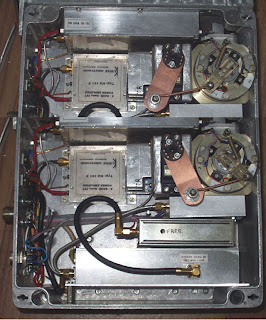

Pracovní verze OK1AHO 47 GHz
Detail OK1AHO
Verze z webu OK1KEI 10 GHz
OKI1KEI 2 snímky TX/RX
Odkazy:
http://www.youtube.com/watch?v=AG5W8SPG5lQ
http://www.rcm-pelikan.cz/index.php?sec=list&storage=71
http://www.ok2stk.estranky.cz/clanky/technika/cim-kratsi-tim-lepsi---1_5-cm.html
http://www.ok1kei.org/revize3cm/index.htm
http://www.rckutil.cz/obchod-e-shop/serva/standard/analogova
http://www.micer.wz.cz/clanky/c001/testserv.html
pátek 26. listopadu 2010
neděle 7. listopadu 2010
A1 contest 2010
Trochu jsem QRP závodil - doma v naší vesničce střediskové, spolu s rozdáváním bodů. Počasí v sobotu bylo teplé,k večeru začalo lehce pršet.V neděli propršel celý závod.Ráno byla mlha , viditelnost 5 km.Ze začátku závodu byla velká tlačenice na pásmu,k večeru to bylo klidnější.BIG stanice potřebují pro svou seberealizaci alespoň 20 kHz na každou stranu.V neděli ráno byly stanice zase na sebe namačkány ...Můj provoz sestával z neustálého prohledávání celého pásma a otáčení antény,prostě to co je na tom radioamatérském " sportu " tak hezké.Tak jsem alespoň trénoval trpělivost,která je na mikrovlnách potřeba.
Nejsilnější stanice v mém QTH byla po celou dobu závodu OL3Z.
Radost v závodě jsem měl ze spojení zejména s OK2KYZ,OK2C,OK1KPI,OK5T a OL9W.
Ale i další spojení uskutečněná s 3 W byla zajímavá:
I5PVA/p - 789 km, IQ3AZ - 546 km , 9A5Y - 597 km, 9A4V - 676 km, 9A4M - 602 km,S57Q - 507 km, HA6W - 532 km, HG6Z - 508 km, F6HOK 528 km,HB9FAP - 510 km,

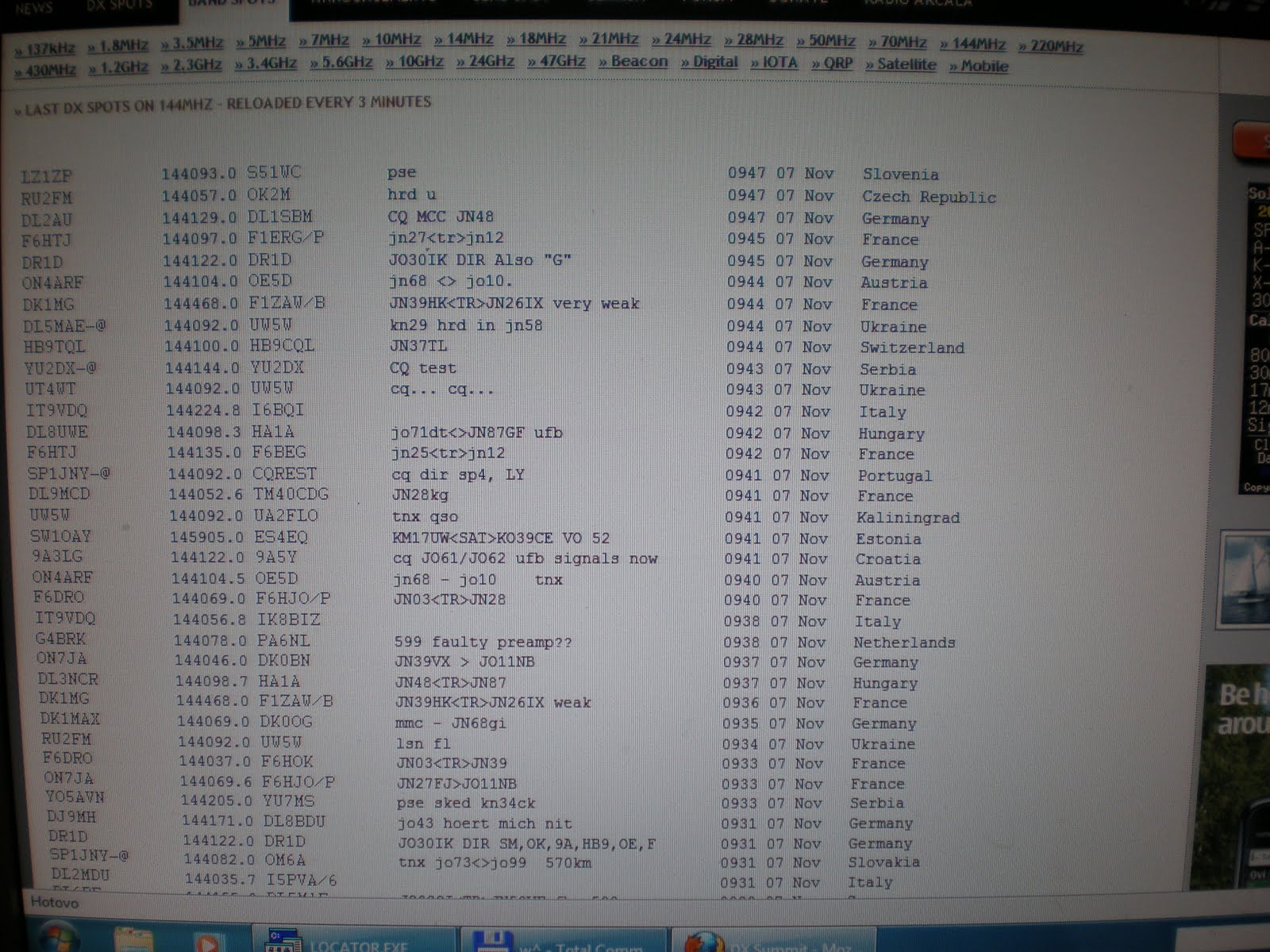

ukázka z ON4KST
ukázka z ON4KST
Nejsilnější stanice v mém QTH byla po celou dobu závodu OL3Z.
Radost v závodě jsem měl ze spojení zejména s OK2KYZ,OK2C,OK1KPI,OK5T a OL9W.
Ale i další spojení uskutečněná s 3 W byla zajímavá:
I5PVA/p - 789 km, IQ3AZ - 546 km , 9A5Y - 597 km, 9A4V - 676 km, 9A4M - 602 km,S57Q - 507 km, HA6W - 532 km, HG6Z - 508 km, F6HOK 528 km,HB9FAP - 510 km,
Celkem jsem udělal 94 QSO
Celkem bodů: 20376 km
Průměr na QSO: 217 km/QSO
ODX : I5PVA/6 789 km
Děkuji všem za spojení a trpělivost
Celkem bodů: 20376 km
Průměr na QSO: 217 km/QSO
ODX : I5PVA/6 789 km
Děkuji všem za spojení a trpělivost
ukázka z ON4KST
ukázka z ON4KST
pondělí 4. října 2010
UHF závod 2010
Na závod jsem vyjel velmi brzy.Po 2,5 hodinách jsem měl s vnukem vše postavené.Tak byl čas na odpočinek a zkoušení.
Na kótě byla mlha ,zpočátku viditelnost kolem 100 m.Postupně mlha ustupovala,ale nebylo to tak rychlé.Bohužel v neděli se očekávalo dobré počasí z hlediska šíření,ale opak byl pravdou.Mlha se velmi těžce zvedala. Byl silný studený vítr, který trval po oba dny závodu.Jen sníh nepadal.Párkrát malinko zapršelo. Ani v neděli se teplota nezvedala , bylo max. 8 stupňů.OK1AIY hlásil na Klínovci sluníčko, ale k nám nedorazilo. Spal jsem jen 2 hod.V 5 jsem již zase vysílal,spíše hledal stanice...
Podmínky byly průměrné,zvláště na 24 a 47 GHz se velmi houpaly +- 10 dB,až byly totálně mizerné,že se nepodařilo ani udělat OK1VM,OK2M,OK1KPA na pár km,a při pokusech s OK1AIY na 24 GHz byl jen slyšet jak říká " čuchej čuchej" i majáky z Krkonoš byly v neděli slabě slyšet.
Špička maxima na 47 GHz byla v neděli od 11 do 1330 hod UTC,kdy jsem slyšel pěkně maják z Černé hory a i závodní maják OK1KKL o 110 kHz níže.V této době se také podařilo udělat spojení OL4K s OK2OAS.
Po prvé jsem na závodě měl nasazen táhlový motor na natáčení polohy a digitální indikaci. Velmi se to osvědčilo.Ukázalo se,že paraboly a ozařovače nejsou v mém provedení tak úplně solidní , prostě laloky byly početné.
Také jsem poprvé použil v závodě On4kst . Na internet jsem se dostával pomocí modemu Ufonu na 420 MHz,díky za radu OK2KYZ. Signál 100 %,kvalita 14 - 36 %. Jenom jsem v jednu chvíli blbnul s rolovacím tlačítkem času a divil jsem se , že mi stanice jako odpovídají s 5 až 12 minutovém zpožděním a tak například dohovor s OK1CDJ z tohoto důvodu nebyl nejlepší.
Balení po závodě trvalo jen 2 hodiny.Zařízení v závodě chodily bez nějakých závad.Chyběli mi stanice v závodě jako OK1FPC,OK1JHM,OK1FSK a jiné a tak spojení na vyšších pásmech je míň.Některé stanice ani pokusy dělat nechtěly ,jako že je špatné počasí a pod. A tak jsem asi 4 hodiny dělal pokusy s OL4K,OK1KKL,OK2OAS,OK1AIY,OK1VM a OK1UFF. V sobotu večer se již brzy stmívalo a tak to již brzy v sobotu zabalil OK1UFL. Já jsem v sobotu stále čekal,že se objeví na 47 a 76 GHz nějaká stanice a tak jsem na noc zařízení balil pozdě.
Musím také poděkovat nezávodním FM stanicím ze středních Čech ,že na 145,525 MHz byl v závodě klid a pohoda.
Na kótě mne navštívilo hodně návštěv.Milá a vzácná návštěva byl Inka, Pavel a nějaký CBčkář tam byl skoro celý den a hlídal dobré podmínky , které bohužel nepřišly.Večer to zmrzlý zabalil.
Také zde závodil jako obvykle Honza OK1VUF na 432 Mhz se svou velkou anténou.
Nesmím zde zapomenout poděkovat mému vnukovi Lukášovi za stravu a pomoc při stavbě.Děkuji všem za spojení a trpělivost .
Pár obrázku na dokreslení.
V dálce Víťova vyhlídka - kóta
Tohle nás vítá
Stavba stožáru
Detail rotátoru a polohy
Montáž 24 GHz
Lehké dotažení
Nádherná příroda
Odpočívající pomocník
Milá návštěva
Montáž horny pod dohledem
Bez kabelů to nejde
Internetové připojení
Pracoviště OK1VUF
Vlevo OK1VUF,uprostřed CBčkáři
Noční čekání na mikrovlny
Večerní pohled
OK1VUF - teplo vypadá jinak
Noční pohled v karavanu
Co se děje na pásmu...
Noční mlha
Nedělní snídaně brzy ráno
Nedělní veget vnuka
Nedělní dopoledne - mlha
Připravené MW v neděli
Mlha
Opět balení - mlha opadá
Na kótě byla mlha ,zpočátku viditelnost kolem 100 m.Postupně mlha ustupovala,ale nebylo to tak rychlé.Bohužel v neděli se očekávalo dobré počasí z hlediska šíření,ale opak byl pravdou.Mlha se velmi těžce zvedala. Byl silný studený vítr, který trval po oba dny závodu.Jen sníh nepadal.Párkrát malinko zapršelo. Ani v neděli se teplota nezvedala , bylo max. 8 stupňů.OK1AIY hlásil na Klínovci sluníčko, ale k nám nedorazilo. Spal jsem jen 2 hod.V 5 jsem již zase vysílal,spíše hledal stanice...
Podmínky byly průměrné,zvláště na 24 a 47 GHz se velmi houpaly +- 10 dB,až byly totálně mizerné,že se nepodařilo ani udělat OK1VM,OK2M,OK1KPA na pár km,a při pokusech s OK1AIY na 24 GHz byl jen slyšet jak říká " čuchej čuchej" i majáky z Krkonoš byly v neděli slabě slyšet.
Špička maxima na 47 GHz byla v neděli od 11 do 1330 hod UTC,kdy jsem slyšel pěkně maják z Černé hory a i závodní maják OK1KKL o 110 kHz níže.V této době se také podařilo udělat spojení OL4K s OK2OAS.
Po prvé jsem na závodě měl nasazen táhlový motor na natáčení polohy a digitální indikaci. Velmi se to osvědčilo.Ukázalo se,že paraboly a ozařovače nejsou v mém provedení tak úplně solidní , prostě laloky byly početné.
Také jsem poprvé použil v závodě On4kst . Na internet jsem se dostával pomocí modemu Ufonu na 420 MHz,díky za radu OK2KYZ. Signál 100 %,kvalita 14 - 36 %. Jenom jsem v jednu chvíli blbnul s rolovacím tlačítkem času a divil jsem se , že mi stanice jako odpovídají s 5 až 12 minutovém zpožděním a tak například dohovor s OK1CDJ z tohoto důvodu nebyl nejlepší.
Balení po závodě trvalo jen 2 hodiny.Zařízení v závodě chodily bez nějakých závad.Chyběli mi stanice v závodě jako OK1FPC,OK1JHM,OK1FSK a jiné a tak spojení na vyšších pásmech je míň.Některé stanice ani pokusy dělat nechtěly ,jako že je špatné počasí a pod. A tak jsem asi 4 hodiny dělal pokusy s OL4K,OK1KKL,OK2OAS,OK1AIY,OK1VM a OK1UFF. V sobotu večer se již brzy stmívalo a tak to již brzy v sobotu zabalil OK1UFL. Já jsem v sobotu stále čekal,že se objeví na 47 a 76 GHz nějaká stanice a tak jsem na noc zařízení balil pozdě.
Musím také poděkovat nezávodním FM stanicím ze středních Čech ,že na 145,525 MHz byl v závodě klid a pohoda.
Na kótě mne navštívilo hodně návštěv.Milá a vzácná návštěva byl Inka, Pavel a nějaký CBčkář tam byl skoro celý den a hlídal dobré podmínky , které bohužel nepřišly.Večer to zmrzlý zabalil.
Také zde závodil jako obvykle Honza OK1VUF na 432 Mhz se svou velkou anténou.
Nesmím zde zapomenout poděkovat mému vnukovi Lukášovi za stravu a pomoc při stavbě.Děkuji všem za spojení a trpělivost .
Pár obrázku na dokreslení.
Krátký přehled spojení:
1296 MHz - 28 QSO
3400 MHz - 16 QSO
5760 MHz - 14 QSO
24048 MHz - 10 QSO
47088 MHz - 4 QSO
Na můj vkus je toho málo, ale člověk musí být skromný...
1296 MHz - 28 QSO
3400 MHz - 16 QSO
5760 MHz - 14 QSO
24048 MHz - 10 QSO
47088 MHz - 4 QSO
Na můj vkus je toho málo, ale člověk musí být skromný...
V dálce Víťova vyhlídka - kóta
Tohle nás vítá
Stavba stožáru
Detail rotátoru a polohy
Montáž 24 GHz
Lehké dotažení
Nádherná příroda
Odpočívající pomocník
Milá návštěva
Montáž horny pod dohledem
Bez kabelů to nejde
Internetové připojení
Pracoviště OK1VUF
Vlevo OK1VUF,uprostřed CBčkáři
Noční čekání na mikrovlny
Večerní pohled
OK1VUF - teplo vypadá jinak
Noční pohled v karavanu
Co se děje na pásmu...
Noční mlha
Nedělní snídaně brzy ráno
Nedělní veget vnuka
Nedělní dopoledne - mlha
Připravené MW v neděli
Mlha
Opět balení - mlha opadá
sobota 18. září 2010
Naklánění antény v poloze a jeho indikace.
Pro vylepšení činnosti při závodech, jsem podle dole uvedených odkazů zhotovil systém pro naklánění polohy antén. Na stožáru je horizontální tyč,která je upevněna v silonových ložiskách.Toto je spojeno pákou s táhlovým motorem (používán pro natáčení satelitních antén).V prodejnách jsou velikosti uvedeny v palcích menší 6 až 18 palců.Já zde používám jen 6 palců.Bohužel tyto menší se již moc u nás nedají sehnat.Je na něm uvedeno,že je na 36 V.Sám jej napájím jen 13.8 V /150 mA.Délka kabelu 20 m.
Na měření polohy mne před lety upozornil Saša OK1DST.Byla zakoupena digitální vodováha v LIDLU. Vlastní systém se z vodováhy vyjme, měřící čidlo D2125E se dá do krabičky na otáčenou trubku ,spojí se s jednotkou kabelem ( U mne délka 20m 5x0,5 mm stíněný.)
Použité třmeny se dají použít z náhradních dílů pro automobily, jako třmen pro výfukové potrubí.Mají povrchovou ochranu a vyrábějí se různé průměry.
Na fotkách byl částečný stožár upevněn jen k plotu pro účely demonstrace.Při focení na stožáru nebyly upevněny žádné paraboly,upevňovací tyče se dají umístnit podle osobních potřeb.
K videu se omlouvám,neb do záběru lezlo silné slunce a štěkot psa.
Pár fotek k provedení.

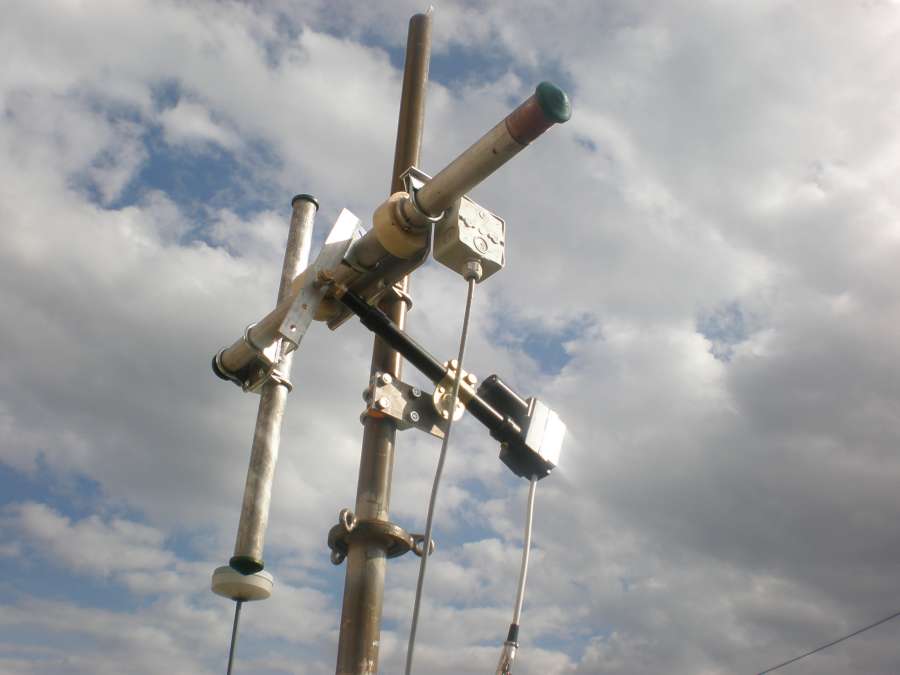

Stožár s táhlovým motorem
Pohled,táhlový motor s čidlem
Detail táhlového motoru
Pohled od motoru
Zadní panel ovládání a měření
Krabička pro ovládání a měření
Boční pohled na stožár
Detail silonových ložisek
Detail táhla
Detail třmenů
Třmen
Detail krabičky čidla
Krátké video - provedení
Odkazy:
http://www.cq.sk/modules.php?name=News&file=article&sid=880&mode=&order=0&thold=0
http://members.chello.nl/j.swienink1/tips.html
http://www.ok3rm.cz/?q=node/147
http://www.ok2kdj.estranky.cz/fotoalbum/nase-akce/mw-meeting-november-2009/original/11
