sobota 31. října 2020

Kontrolní den OK1UFL 122 GHz VK3CV

Test .... aneb kontrolní den 25.10.2020  122GHz _ VK3CV

Zkoušeli jsme verzi VK3CV (OK1UFL) proti starému (12 rokú) transvertoru a majáku verze označované jako DB6NT (OK1AIY)

Nejprve test asi na 50 m.  Signály velice silné.

Potom jsme vzdálenost prodloužili asi na 600 m. Signály z majáku i z VK3CV opět velmi silné.



Míla OK1UFL













pátek 9. října 2020

Dva v jednom - 1296 a 5760 MHz

 Pro rozdávání bodů v závodech  jsem sestavil  dva transvertory pro pásmo 1296 a 5760 MHz  do jedné bedny z mikrovln. Ve spodním víku po otevření vpravo je  1296 MHz. V horním víku po otevření vlevo je 5760 MHz.

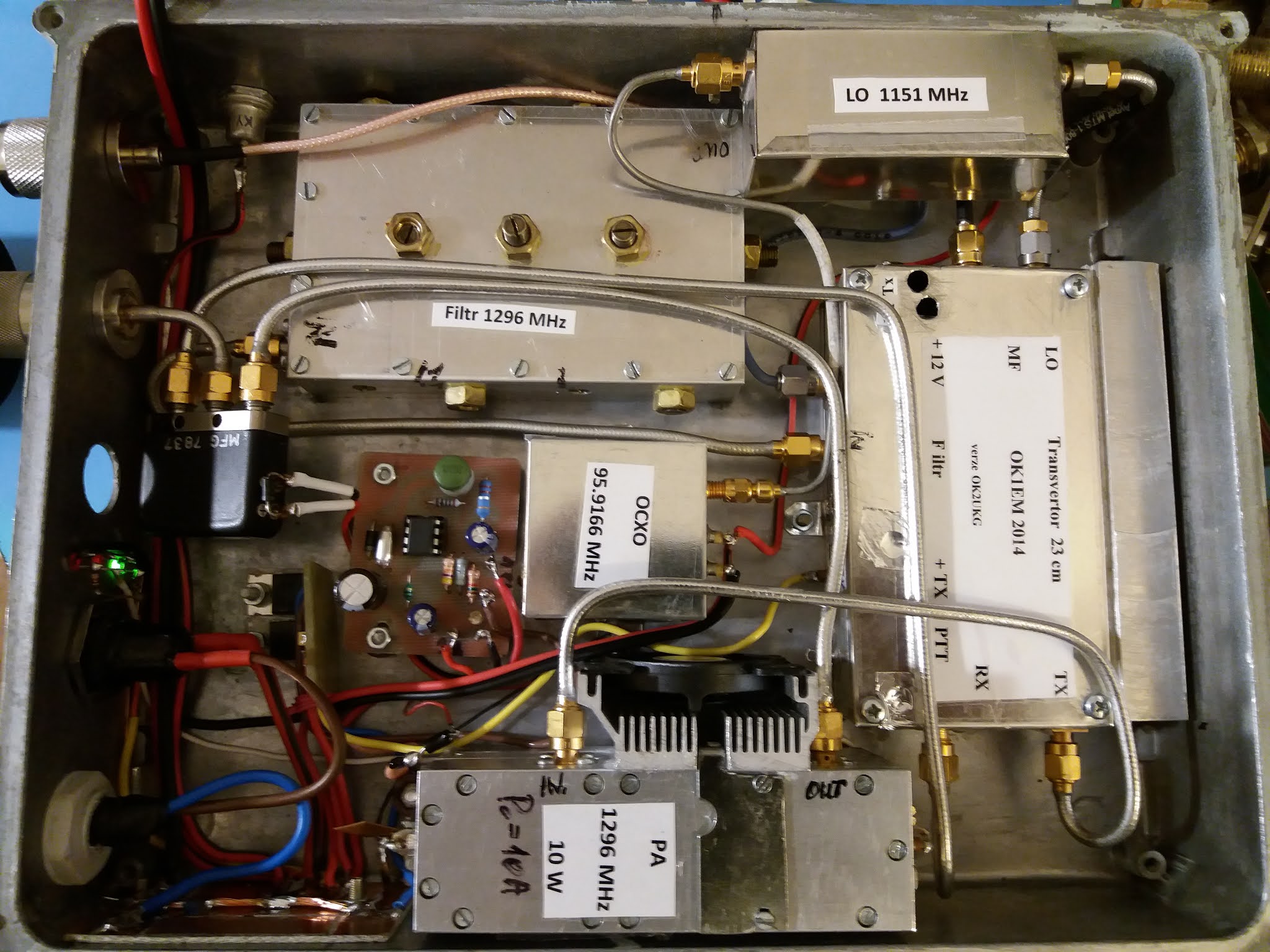

  1296 MHz


Sestává z transvertoru zhotoveného podle OK2UKG. Filtr je proveden podle VK3UM. Zde se mi nepodařilo v propustném směru dosáhnout ideálních parametrů. OCXO je provedeno podle DF9LN s vytápěním. Násobič je proveden podle OK2UKG. PA je použit starší verze z roku 2002 s ventilátorem. K řízení PA je použít seqencer dle DB6NT. Na výstupu je SMA relé napájeno měničem 28 V. Zařízení je napájeno ze zdroje 13 V.   Proud  při  RX je 0,465 mA.   Při Tx je proud 4,55 A. Výkon na výstupu je cca 8W.
Parametry při RX  Gain 20,7 dB . Šumové číslo 0.68 dB. Pár obrázků na dokreslení popisu.





















5760 MHz

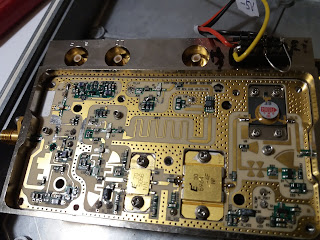

 Základem tohoto transvertoru je mikrovlnný modul fy MTI / Stratex. Firma vyráběla moduly od 1 GHz do 42 GHz. Modul je velmi malých rozměrů 102 x 68 x 18 mm. Uvnitř jsou dva tištěné spoje na spodní i horní straně viz fotografie . Do 11 GHz jsou na výstupu 4 W tranzistory zakončené měřením VF a cirkulátory. Jednotlivé typy se kmitočtově liší v posledním 4 místném čísle. Dále tam ještě může být číslo verze. Příklad:
Na 5,76. GHz mám použitý  131 - 142264 - 1102  /  6,7 - 7,1 GHz / Zde je na PA transistor FLM 59-64-4F.  Moduly se dají pořídit na EBAY.






 Nebylo zde prováděno dolaďování filtrů na PCB. Kompletní transvertor odebírá při 13 V při příjmu 440 mA . Při vysílání 2,76 A . Výkon na výstupu je 3 W.
IF je použita 433 MHz. Gain RX naměřen 21,3 dB . Šumové číslo vlivem nedolaďení filtrů na PCB je 3,83 dB. Jako LO transvertoru je použit PLL verze OK2UKG na kmitočtu 2663,5 MHz  s  OUT 10,8 dBm. Podporován je z TCXO 12,8 MHz. Zdroj pro PA je použit dle DL6NCI. V zařízení je i seqencer DB6NT .Použitý tovární filtr původně na 5,5 GHZ, byl přeladěn  vzhledem k své šířce na spodní část pásma.

























pátek 28. srpna 2020

122 GHz dle VK3CV

 Zde budu uveřejňovat  postupně nějaké informace ohledně transvertoru na 122 GHz podle VK3CV za použití radarového čipu, včetně mých prvních pokusů. Zatím destičku testuji jen na stole viz obrázek. Testy provádím s mým 12 let starém zařízení. Na desce chci provést řadu úprav, než ji umístním do pracovní krabičky. Ozařovač na snímku mi vyrobil G4DBN. K mým 75 narozeninám mi ho fy MESIT  postříbřila. . Na snímku je i GPS s výstupem 1 pps.




1 -  úprava

Jak je zřejmé z prvních nahrávek , tak kmitočet plave.. Uživatelé sice tepelně zabalili oscilátor 10 MHz, ale k plné stabilisaci to nestačí. A tak jsem se ohodlal k úpravě na externí oscilátor 10 MHz.

- Odstraníme GPS modul 1 pps, vyjmul jsem odpor R200 , dále  indukčnost L4 . Neosazené body  DNP  C47 a R47 jsem propojil slabším vodičem.

 Jako oscilátor jsem použil typ TRIMBLE  34310-T  na 10 MHz , který umožňuje i regulaci kmitočtu.Výstupní výkon je + 7 dBm. Napěťově  1,8 V šp šp. Na oscilátoru je vývod stabilisovaného napětí + 6 V , toto je také možno použít přes trimr na regulaci. Oscilátor je možno regulovat v rozsahu 0 - 9 V.


 https://www.ebay.com/itm/For-Trimble-34310-T-T2-0-10MHz-12V-50-50-38mm-Sine-Wave-OCXO-Crystal-Oscillator/283998637281?hash=item421fa34ce1:g:TZUAAOSwcJpfUKYB

Já jsem použil k regulaci obvod TL 341  / ZD3605PA/  s pevně nastaveném napětí na 10 V a na výstupu trimr 10 k.Na oscilátor jsem nastavil  napětí 7,05 V. Kmitočet s tímto externím oscilátorem je čistý a stabilní.

Objevila se zde nějaká nesrovnalost. Při poslechu signálu na 122 GHz na jiném zařízení byl signál na  122250.100 MHz  slyšet opakovaně  i na kmitočtech  dole i výše  po cca 160 kHz  / 157 - 162/. Přitom na 100 byl slabší o cca 15dB. Zpětně jsem zapojil vnitřní 10 kHz oscilátor.. Měřením osciloskopem jsem zjistil na spoji kondensátorů  C38 a C 200 úroveň napětí  440 mV. Opětovně jsem zapojil externí oscilátor 10 kHz na PIC i PLL ADF. Do výstupu jsem vložil atenuátor a nastavil jsem nizkou úroveň, při které byl signál na 100 nejvyšší. Ty opakované kmitočty jsou tam stále a byly  zde i  s tím původním interním oscilátorem . Úroveň je nižší.


https://www.ebay.com/itm/ZD3605PA-2-5V-3-3V-5V-7-5V-10V-12V-Precision-Voltage-Reference-source-Board/184319312173?hash=item2aea49812d:g:fOIAAOSwoMZcnF~y

Na kontrolním dnu s Milanem JHM jsem mu předvedl  transvertor VK3CV a jeho možnosti . Součastně jsme vyzkoušeli jeho transvertor 122 GHz , který chodil perfektně jak na příjem tak i na vysílání. Také jsem zjistil, že můj původní transvertor po pádu o PD 2020 má malou citlivost a vyžaduje opravu.

Zkoušel jsem také použít jako externí oscilátor modul GPS Neo-M8N-0-10. Díky perfektnímu popisu od OK2IMH jsem modul   nastavil na kmitočet 10 MHz. Bohužel po připojení do transvertoru VK3CV  závěs nebyl funkční. Jen jsem změřil kmitočet , hodnota byla skutečně 10 MHz. Poté jsem signál změřil na analyzátoru. Tento mi chodí od 10 MHz , takže jsem tam viděl jen půlku signálu.   . Další pokusy jsem ukončil.

http://www.ok2imh.com/view.php?nazevclanku=referencni-oscilator-10mhz-za-par-korun&cisloclanku=2019070003



2. úprava  16.10.2020

Díky SP4ELF jsem obdržel osazenou pcb pro  I/Q combiner pro zesílení výstupu pro IF 144 MHz.

Dnes jsem provedl opakovaná měření v laboratoři. Po řádném natopení mého majáku na 122 GHz  a dlouhodobém zapnutém transvertoru VK3CV jsem porovnával  signály z originálního  výstupu IF a I/Q combineru. Na výstupu byla FT857 + S metr  o velikosti 120 x 120 mm.  Zde byl signál silnější v rozmezí 4 až 5 dB oproti původnímu zapojení. Toto odpovídá i měření Andrew VK3CV, který naměřil  + 4 dB.

Na VK3CV nebyl žádný ozařovač. Destička byla přichycena trvale ke stolu,aby nemohlo dojít k ovlivnění při přepojování výstupů . Maják byl natočen bez paraboly do směru, aby signál byl  slabší a měřitelný. Viz pár fotek.

https://groups.io/g/The122GProject/message/1050

https://groups.io/g/The122GProject/message/1614?p=,,,20,0,0,0::relevance,,sp4elf,20,2,0,75017111










https://youtu.be/1RW-jEvdRd4

https://youtu.be/iy2cw-6Kims

http://www.ntms.org/files/Jul2020/122_GHz_Update_July_W5LUA_2020.pdf

http://www.50mhzandup.org/vk3cv_zoom_workshop_070720.pdf
