středa 20. června 2012

Parabola - úprava pro 122 GHz

Když se mi v UHF contestu 2011 nepodařilo udělat spojení v pásmu 122 GHz na vzdálenost 8 km,měl jsem pocit,že chyba byla v nepevné mechanice paraboly průměru 40 cm. A tak jsem se rozhodl upravit ve vesnických podmínkách parabolu z MW  38 GHz ERICSSON,kterou jsem pořídil díky Petrovi ULQ.


Původní parabola
Zadní část původní paraboly
 Nedávno mne požádalo pár amatérů,abych zveřejnil trochu víc,zejména fotografie.
Dobrou myšlenku  mi do toho vnesl i OK2IMH se svou konstrukcí a technologie parabol OE5VRL.
Parabola OK2IMH - foto autora

 Parabolu jsem ořezal kolem dokola karboflexou.Potom jsem to obrousil brusným kotoučem.Vcelku se to podařilo bez velkých děr.Vnitřní prostor paraboly jsem jen vyčistil a nijak neupravoval.
Vnější prostor jsem ještě obrousil smirkovým papírem  a lehce přestříkl barvou.
Podmínka úpravy byla ,aby držák byl  trvale pevný a vestavěný transvertor  byl vždy symetricky upevněn s možností rychlé výměny za maják či transvertor pro jiné pásmo.

 Z AL kulatiny byl vyroben středový šestihran.Masivní vzpěry byly vyfrézovány ze silného AL materiálu.
Po sestavení jsem do středového držáku vložil kalibrační měrnou tyč,pro přesné nastavení středu,kterou jsem ještě zkontoloval po zhotovené středové vložky a středového držáku..Vložka i držák je tam záměrně,aby se parabola dala využít i bez optiky PAB.
Detaily středové vložky a středového držáku jsou vidět na přiložených fotografiích.
U toho držáku je část naříznuta a je stahována dvěma imbus šrouby  ke stěně optiky.
Praktickými zkouškami v letošním roce se ukázalo,že provedení je pevné .Již při těchto pokusech byla provedena kontrola optické a elektrické osy.
Všeobecně se dá konstatovat, kam se to namíří tam to je.
Jak mi sdělil Pavel  OK1AIY ,právě OE5VRL to používá tak,vloží nižší pásmo provede zaměření a spojení,pak již vymění za vyšší pásmo,ale parabola je již zaměřena.Viz jejich poslední kontrolní den,kdy byl udělán i rekord OE3WOG a OK1AIY na 122 GHz.


Středový držák

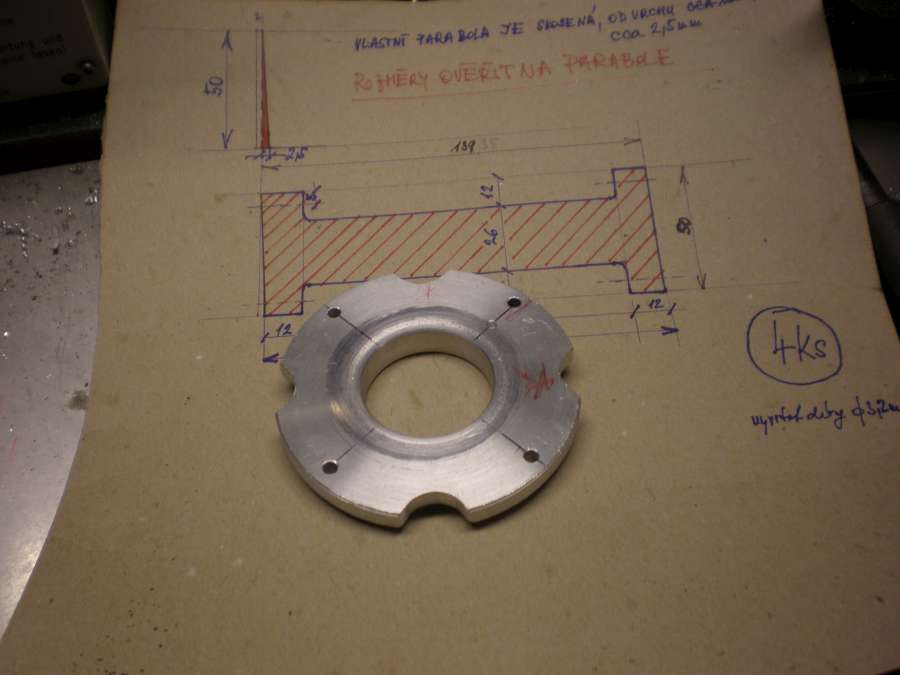

Středová vložka

Výroba držáku

Podložka + držák

Část úpravy

Detail - bez šroubů

Detail zašroubováno

Detail kompletu

Pohled do paraboly

Pohled do paraboly-vzpěry

Detail středu

Detail vzadu optika

Boční pohled na sestavu

Pohled s nasazeným zařízením
















http://ok1em.blogspot.cz/search/label/122%20GHz
http://www.ok2kkw.com/next/122g/ok1aiy2012_122g.htm

pondělí 4. června 2012

Mikrovlnný závod 2012

Před závodem jsem provedl travní úpravu na kótě.
Již ve čtvrtek večer se přehnala přes naše území bouřka.V závodě se očekávalo nedobré počasí.
Výstavba stožáru a zařízení probíhalo za nedeštivého počasí,teplota kolem 13 stupňů,chvílemi západní vítr.Vnuci mi pomohli sestavit stožár.Slyšitelnost majáků z Černé hory byla maximální,což mně překvapilo.Na 23 cm jsem slyšel i maják SP.
Neslyšel jsem maják na 24 GHz z JO60RN.Velmi kladně hodnotím to,že Pavel OK1AIY před závodem namontoval na  kopec  majáky ,zejména na 9 cm.
V závodě mi nějak odešlo 6 cm,šlo jen na malou vzdálenost.Stožár musel několikrát dolu a nahoru.
Pomoc jsem měl tak jako při stavění od náhodných turistů a OK1VUF s dcerou,kterým touto cestou děkuji.
Krásné spojení přes 90 km bylo s Mílou OK1UFL na 76 GHz,jeho maják jsem slyšel  3 hodiny.
Překvapil mne internet přes UFONA,neb byl vyjímečně funkční celou dobu závodu.
Přes ON4KST jsem využil jen na pár spojení, asi chyba.
V neděli ráno když jsem viděl na radaru vlevo černo,nevěštilo to nic dobrého.Mraky postupovaly velmi rychle.
Ráno jsem udělal BK spojení na 47 GHz s OK1IA,dokonce jsem slyšel i maják OK0EA  na 47 GHz.
Hned po spojení v 6.40 začalo poprvé pršet..
Bylo chladno,až jsem měl  u stativu."zmrzlé ruce" .
Nepodařilo se mi spojení s OK1KKL na 76 GHz i když mě  v sobotu i neděli slyšeli, já je však ne.
Musí si u těch mikrovln udělat pořádnou komunikaci.U 47 GHz mají velmi silný signál.
Velmi silný signál na 47 Ghz měl OK1FPC,i když jsem parabolu nedotahoval.
Jak se říká,když to chodí nemá se do toho vrtat.
Byl to boj o každé spojení.Na 145.525 bylo díky OK2BFF na Pradědu slyšet i dosti moravských stanic.Nejsilnější byla stanice z Radhoště.
Také tam probíhala diskuze zasvěcených účastníků o tom ,jestli vůbec tento "kanál" mohou ti mikrovlnisti používat.Nakonec se shodli,že jim to 5x do roka částečně povolej...
Necelé 2 hodiny před koncem závodu vytrvale pršelo a tak ke spojení na 122 GHz nedošlo.
Balení probíhalo za deště.
Omlouvám se stanicím,které jsem neudělal i přes domluvené skedy.Někdy to byla vyšší moc,jako špatný konektor antenní u ručky,někdy déšť a na mikrovlny je to sviňa.
Na kótě bylo plno návštěv: OK1VUF s dcerou,OK1TI,OK1MBT,Inka s Věrkou
Děkuji Andrejce,Pepíkovi a Aleškovi za pomoc při deštivém balení .


Seznam uskutečněných spojení,platný bezprostředně po závodě,než mi to vyhodnocovatel
pokrátí z důvodu,že protistanice něco popletla..........

1296 MHz   -   31 QSO
3400 MHz   -   13 QSO
5760 MHz   -   1 QSO
10368 MHz   -   12 QSO
24048 GHz   -   12 QSO
47088 MHz   -   6 QSO
76032 MHz   -   2 QSO


Děkuji Všem za spojení a trpělivost.

Pár fotek na dokreslení:
Víťova vyhlídka u Náčkovic

Dojeli jsme na místo

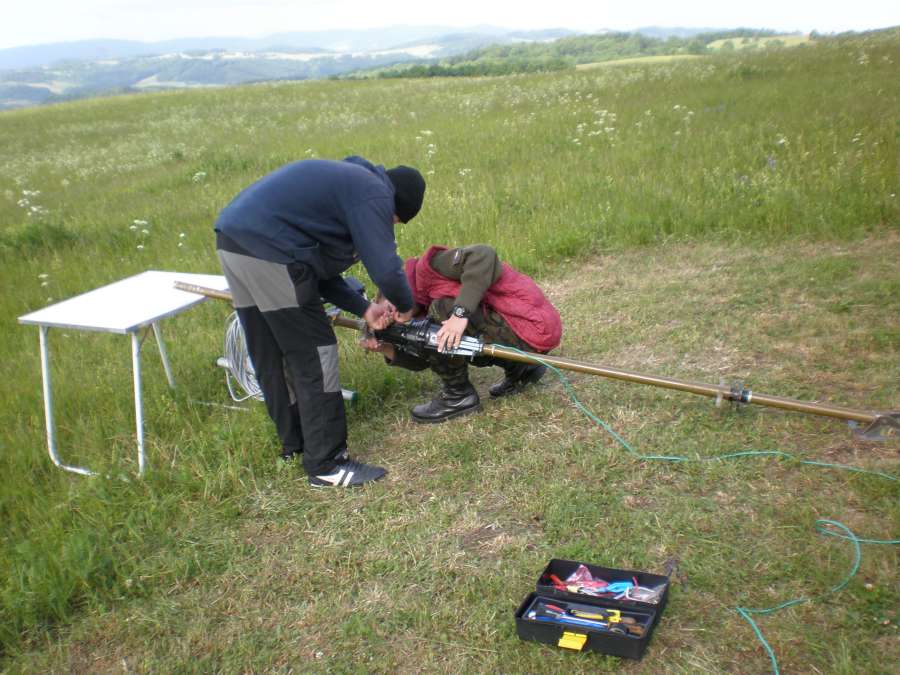

Vnuci v akci

Stavební nepořádek

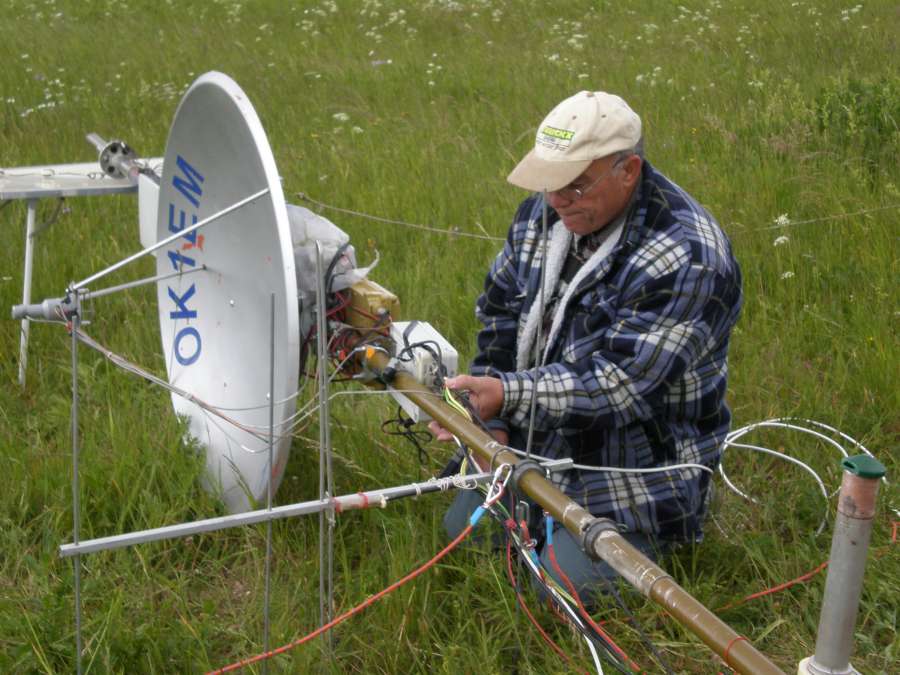

Šperkování stožáru

Pomoc turistů

Pomoc turistů 2

Odpočinek po vykonané práci

24 GHz v polohovém postavení

Kuchař v akci

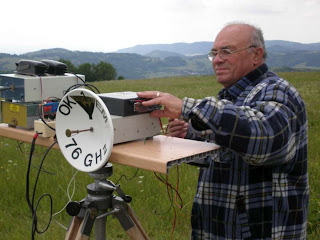

Sestavení 47 a 76 GHz

Sobota před závodem - vše včetně 122 GHz připraveno na závod

Sobota 122 GHz namířeno na Pannu,je vidět vlevo vedle paraboly

Sestava v karavanu

Vpravo Sedlo 726 m,vlevo v mlze Říp

Západ slunce

Měsíc mne provokuje

Východ slunce
Neděle brzy ráno


Ochrana před deštěm
Neděle poledne


Balení za deště

Opouštím kótu,prostor v původním stavu
