pátek 24. února 2012

Thales 38 GHz - pokusy


Pro své mikrovlnné pokusy na vyšších pásmech přes 50 GHz potřebuji nějaké vyšší výkony pro varktorové násobiče.Díky OK2POI,jsem mohl provést pokusy s MW tranceivry THALES  37,05 - 39,45 GHz.Krátkým článkem se chci podělit o mé stávající pokusy.

38 GHz předek  foto OK2POI

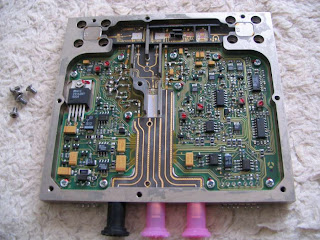

38 GHz vnitřek foto OK2POI
38 GHz detail TX foto OK2POI
V lednu jsem tedy začal dělat pokusy.Nejdříve jsem si připravil 4 nezávislé zdroje. +12 V,-12 V,+5V,+8V.
Thalesy jsou napájeny napětím -12 V/0,127 A ,  + 5 V /0,9 A,  + 8 V / 1,22A.    Napětí + 12V bylo použito pro napájení OCXO a LO upraven DMC modul    na kmitočtu 22,309 GHz který dává 8 mW.
Ze začátku jsem LO zatlumil  útlumovým členem 5 dB.Nic moc měřič výkonu neukázal,tak jsem  pustil plných 8 mW. / V původním zapojení na 23 /26 / GHz LO je cca  10 mW- 30 mW.
Trvale jsem měřil kmitočet 22.309 GHz,z důvodu jest-li mi nevysadil závěs./Ani jednou se mi to nestalo,no pro měření jsem chtěl mít jistotu/.
Výstupní úrovně:
Thales č.: 1 -/ten byl viditelně rozebrán,chyběli šrouby na krytu,dával výkon na 44.6 GHz     + 0,2 dBm.
Thales č.:2  - ten byl zakrytován orig. dával na 44,6 GHz  + 0,6 dBm.
Vyrobil jsem vlnovodnou přechodku na SMA a připojil jsem analyzér přes směšovač .Bohužel na analyzéru jsem nic neviděl.Kde byla chyba ? Nevím.
Nesmím zde zapomenout sdělit,že Thalesy se hodně hřejí bez chlazení  teplota dosahuje cca 50 stupnů.Dal jsem na něj větrák z PC průměr 100 mm.Větrák snížil teplotu na 42 stupňů.

Druhý pokus:
Abych se přesvědčil,že Thalesy jsou funkční na svém pracovním kmitočtu tak jsem použil jako LO  PDRO - N-CTI -14353 na 12.673484 GHz  z MW NORTEL BTR 26 - 1 /ENDWAVE/ s požadovaným výstupem  na Thalesu 38.0205 GHz.
Nejdříve jsem LO proměřil čítačem,  dá se solidně rozlaďovat v rozsahu 12.634 až 13.087 GHz..

Vše jsem správně zapojil,připravil jsem si měřič výkonu.Můj měřák s vlnovodnou diodou D402 ukazuje nedaleko vlnovodu tvrdě za roh.Měření mW HP436 sonda ukazuje bokem ve vzdálenosti cca 6 cm od vlnovodu cca 100 mW ! Blíže jsem jít nemohl.Přiblížení prstu na vzdálenost cca 2 cm silně pálí,tak kolik tam je ? Thalesy na 23/26/ dávají cca 1 W a co tedy 38 GHz ?
Teprve nyní mi došlo,proč mne celý týden bolí hlava a oči.Bodejť ne.Když celý den při pokusech koukám do otevřených vlnovodů od 20 do 45 GHz s celkem již solidními výkony.A to jsem si myslel ,že jsem jen nevyspalý.
http://www.ok2kkw.com/next/mw1977.htm

Později jsem se dozvěděl, díky OK2ULQ o buletinu HYPER,kde píší,že tento Thales dává minimálně 300 mW.Přečtěte si dobře příspěvky v tomto buletinu k 38 GHz Thalesu.

Odběr na 8 V byl při pokusech 1,31 A.Když zakryji vlnovod OUT prstem,stoupne proud o 20 mA.Ještě bych mohl dělat pokusy s úrovní LO,ale nejdříve musím udělat nějaký útlumový člen  cca 10 dB pro přesné měření výkonu.
Další měření jsem provedl s analyzátorem na 38 GHz.Zapojil jsem směšovač s gunn oscilátorem.Vzhledem k velmi silnému signálu byl vlnovod  měřáku cca 7 cm od  od ústí měřeného objektu,neboť bylo nebezpečí, že dioda směšovače odejde z důvodu velkého přetížení..

Diody které používáme, jako například MA4E1317,18,10  mají výrobcem  povoleno mít na buzení 100 mW.
Pokusy například DL2AM,kde používá výkony vyšší nejvíce uvádí 130 mW. A není to jenom o tom,že nejsou vhodné vykonné násobiče.
V jeho článcích se lze dočíst,jak to vypadá,když není přispůsoben - zatížen výstup a jak dochází k destrukci diody. Viz překlady OK2IMH.

Thales měření teploty
Thales 1. měření na vstupu 22,309 GHz
Thales signál 38 GHz na analyzéru,na vstupu 12,673 GHz
Local oscilátor  P DRO
Orientační měření výkonu s diodou D402
Ohřev prstu
