K rozdávání bodů do závodů jsem si zhotovil malé zařízení pro pásmo 2320 MHz. Vzhledem k mému kapacitnímu využití jsem transvertor pořídil od bulharské firmy SG - LAB. V transvertoru jsou již naprogramovány 4 kmitočty. Je možno je upravit podle vlastní mezifrekvence. Změřené zesílení bylo 20,1 dB. Šumové číslo 0,33 dB.
http://www.sg-lab.com/amateur.html

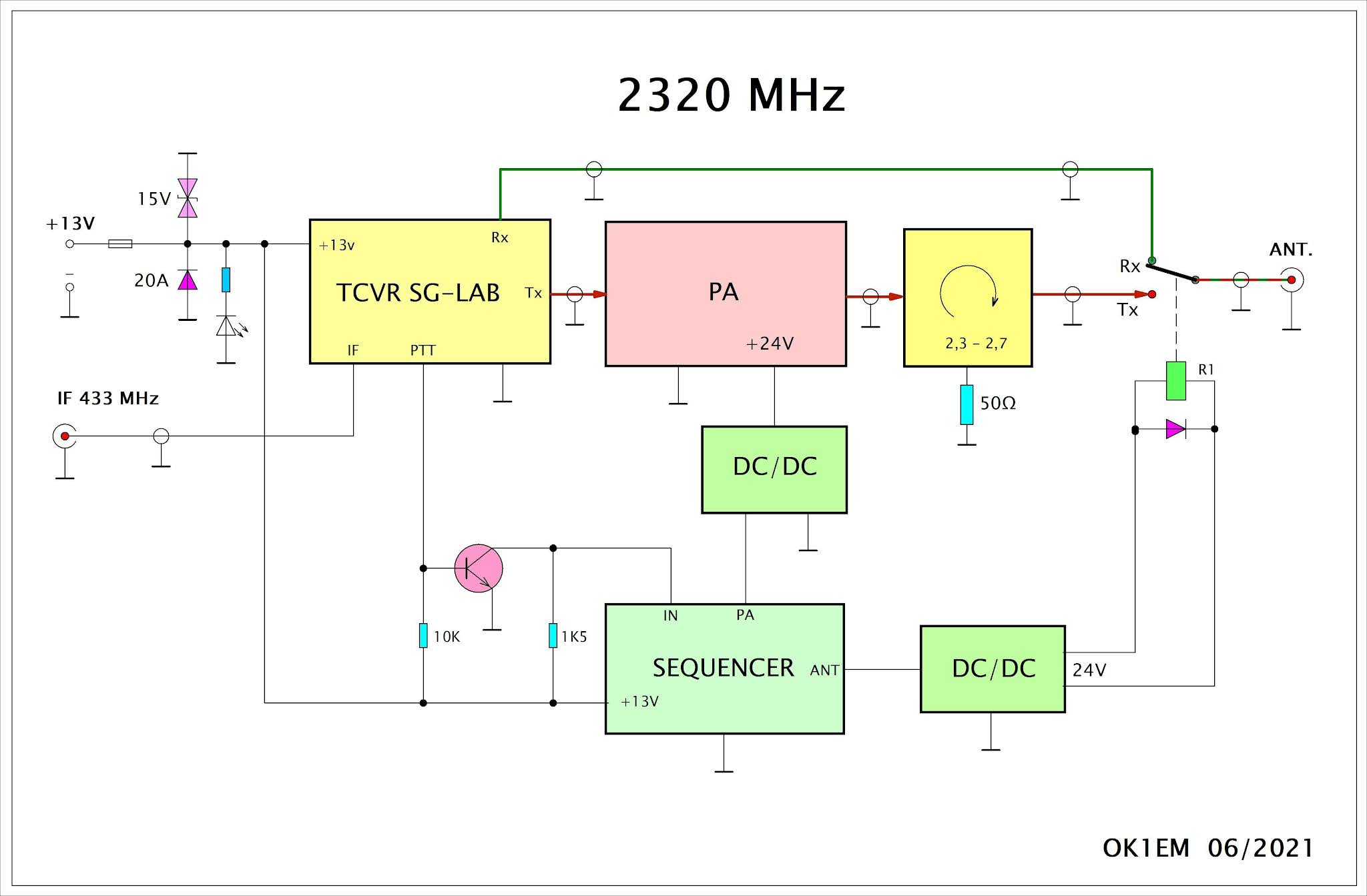

Dále pokračuje zesilovač s transistorem MHT 0008N. PCB mi poskytl Ondra OK1CDJ .. Zapojení je podle :
Napětí 24 V je vyrobeno v DC/DC meniči a spouštěno přes seqencer DB6NT.
Aby se transistor nezničil je potřeba jej budit při napětí 24 V max 200 mW. Při více jak 400 mW je zničen. Za PA jsem použil cirkulátor fy HYPER CBM 2.3 - 2.7 GHz . Mikrovlnné relé je ovládáné přes seqencér , napájeno DC/DC měničem. Bulhar mi dával při přezkoušemí max. 1,7 W na 2320 MHz. Na výstupu zařízení bylo nastaveno 5 W. Zařízení pracuje do WIFI antény 24 dB.
Nejdříve jsem také vyzkoušel funkčnost vykoného modulu SSPA UMTS pro 2320 MHz, který používají amatéři pro QO- 100 satelit. Modul je osazen LDMOS 2 x BLF7G22L-130N
http://www.sp5xmu.pl//13cm/Modifications_to_Nokia_PA_with_2xBLF7G22L_G7NTG.pdf
http://sp5xmu.pl/13cm/PA_13cm_Eng_4.pdf
Modul jsem napájel napětím 25,6 V / 5 A. Při buzení 1 W byl výkon 22 W na kmitočtu 2320 MHz.
Když jsem před závodem umístnil zařízení na stožár , pefektně jsem poslouchal řadu majáků. V závodě jsem neudělal žádné spojení. Po závodě jsem provedl kontrolu zařízení. Objevil jsem vadný transistor PA.
Měřením jsem zjistil , že z Bulhara byl výkon 500 mW. Vše bylo způsobeno tím, že všechna nastavení jsem prováděl bez krytu Bulhara. Nemá totiž žádné otvory nad trimry. Tedy bez krytu bylo nastavení 200 mW , s krytem 500 mW !!. Provedl jsem výměnu PA transistoru. Výkon byl 5W.
