sobota 29. listopadu 2008

Setkání v Ústí n/L 29.11.2008

Byl jsem pozván Michalem OK1VM,abych přijel na setkání do Ústí nad Labem,kde podiskutujeme o mikrovlnnách.Protože byl avizován i OK7RA,který byl také minulý týden ve Frenštátě a DL4DTU, tak jsem svolil.V restauraci jsem byl jako první.V programu bylo plno přednášek,bohužel chyběl tam prostor pro diskuzi mezi radioamatéry.Přesto mne velmi zaujala přednáška OK1IEC o antenních analyzátorech,antennách a PA. Perfektní bylo,že přednášející to ihned demonstroval a tak to bylo kvalitní.Pár fotek dokreslí setkání.





restaurace











část
účastníků












starostlivý
organizátor











hosté z DL








Zde musím jen konstatovat,že jsem se s Norbertem
pozdravil při příchodu a při odchodu,takže
na diskuzi nebyl čas.





Měření antén
a filtrů
OK1IEC










měřící
pracoviště











analyzér












graf
měření










graf
měření











Ukázka jiného
druhu
analyzéru


)







část
UHF
účastníků









OK7RA
si prohlíží
TRCVR
na 47 GHz






Během setkání mne Jirka OK7RA seznamoval, jak to vypadalo ve Frenštátě na MW setkání.Z těch informací jsem měl radost a pár fotkami OK7RA se chci podělit i s ostatními o některých zajimavostech.



Transvertor
DB6NT
s PLL










transvertor
122 GHz
OK2IMH








zaměřeno na
detail





Pavel
OK2VJC
se svým analyzérem a novým směšovačem pro MW pásma
měří vf signál a vidí jej



Pavel
OK2VJC











detail
násobičů
a směšovače








násobič
pro
transvertor











detail
části
oscilátoru







s druhé
strany
topení
OK2VJC








detail
topení











detail
ozařovače
122 GHz








detail
z boku







Na setkání ve Frenštátě byly k vidění například i tyto věci:



PA 23 cm













kvalitní
relé do
26,5 GHz








kombi
relé
SMA








Reg.
atenuátor










pohled
z boku











rubidium
oscillátor







Omlouvám se jestli nějaký popisek neodpovídá skutečnosti a prosím o sdělení přes komentář.

http://ok1vvm.aitech.cz/new/setkani08/usti.htm

http://www.ok2imh.com/view.php?nazevclanku=mikrovlnne-setkani-frenstat-p-r&cisloclanku=2008110002

http://www.ok2kdj.wz.cz/view.php?cisloclanku=2008112701

sobota 15. listopadu 2008

Oscilátory pro mikrovlny

Těchto pář řádků je určeno pro informaci začátečníkům na mikrovlnách. Jako základ je dobré si prostudovat knihu Radioamatérské konstrukce pro mikrovlnná pásma od nestora Pavla Šíra,OK1AIY. Při práci na mikrovlnách máme několik neznámých.Zejména azimut ,polohu protistanice no a zejména kmitočet.Používají se oscilátory (OCXO) typu G 8ACE,DF9LN a v poslední době PLL řízené 10 MHz oscilátory neb GPS. Základem každého OCXO je krystal.  Více než 30 let jsem krystaly objednával s velkou podrobností a přesností. Zejména co se týká přesnosti kmitočtu a doby obratu pro 55 - 65 stupňů a kapacit. Samozřejmě cena krystalu odpovídala požadovaným parametrům. V poslední době po konzultaci zejména s OK1UFL,OK1FPC již krystaly objednávám takto: typ: 20925 a kmitočet např: 131252.000 kHz + počet ks.

Typ 20924 je 5 harmonická.

Typ 20925 je 7 harmonická.

















Je to bez problémů,cenově velmi přístupné a již při větším počtu je sleva. My si stejně dotahujeme kmitočet trimrem tam kam ho potřebujeme.A shora dolu to jde lépe než nahoru. Jěště ke krystalům, pro rozmezí kmitočtů 95 - 150 MHz objednávám kmitočet o 1 kHz vyšší ,než bylo spočítáno.Stejné zkušenosti má Míla OK1UFL,který vyrábí větší množství OCXO a má s tím zkušenosti. Dalším prvkem OCXO je dobré mít kvalitní kapacitní trimr:  Sám jsem používal pro svá první mikrovlnná zařízení oscilátory G8ACE.
































 http://www.aoxi24.dsl.pipex.com/index.shtml

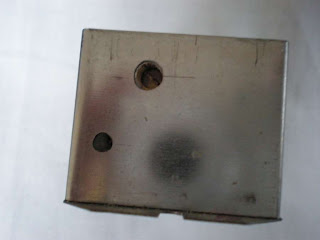

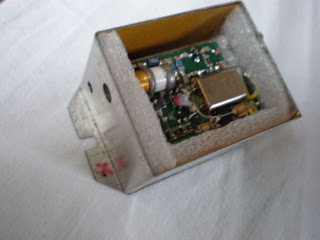

Tištěný spoj zhotovil Karel OK2ZI    Vyčerpávající popis je na níže uvedených stránkách: http://ok1vvm.aitech.cz/projekty/tcxo.htm Nevýhody tohoto OCXO : Je zde velký chladič přišroubován k tištáku šroubkem,dlouho trvá než se poprve natopí.Krabička je dosti velká. Výhody: Mohou se použít vetší součástky,není třeba zas tak malá miniaturizace.

















V poslední době používám OCXO DF9LN.Tištěný spoj používám výrobek OK2MTM. Možno použít například tohoto výrobce i pro jiné tišťáky: http://www.volny.cz/plspoj/  tištáky  desky OK2MTM oscil.

desky OK2MTM topení http://www.dl6nci.de/ocxo.htm Výhoda je,že na měděný chladič je zaletován tištěný spoj, přenos tepla je okamžitý.Na samostatném tištáku je topení.Krabička oscilátoru je menší.Napájení INA neb ERA zesilovače mám provedeno tak,že jsem v topné části vyměnil stabilisátor 5 V na 9 V a tímto také napájím tento vf zesilovač.Čili oscilátor je stabilizován 5 V a  zesilovač 9V.






































































































































































































































 OK1UFL natopeno 88.1 st.  stůl pohled shora  rozpracováno

http://ok1em.blogspot.com/search/label/oscil%C3%A1tory

V poslední době jde stabilita kupředu zejména za použití PLL,pár stránek k úvahám: http://www.ok2kkw.com/00003016/pll/pll_lo.htm http://www.kuhne-electronic.de/de/shop/151_Oszillatoren/article:102_KU_LO_2000_PLL

 http://www.kuhne-electronic.de/de/shop/151_Oszillatoren/article:146_KU_LO_xxxx_PLL http://www.kuhne-electronic.de/de/shop/151_Oscillators/article:456_MKU_XO_1_PLL http://www.jrmiller.demon.co.uk/projects/ministd/frqstd.htm
