Tak jsem trochu vylepšil mých 47 GHz. Vyhodil jsem
OCXO DF9LN. Místo něj jsem nainstaloval
Mini GPS Bodnar. Jen jsem musel vestavět SMA
konektor pro anténu GPS. Nainstaloval jsem zdroj + 5V.
Diodu LED jsem prodloužil do předního panelu světlovodem průměru 3 mm.
Bodnara mám naladěného na kmitočtu 122, 247 MHz .
Původně jsem chtěl zkontrolovat naladění filtru na
47 GHz. Po změření výkonu, kdy jsem
naměřil 20,5 mW jsem nic nedělal. Byla naměřena úroveň shodná jako před 10 lety u Aleše FPC.
Tehdy jsme na úvod naměřily jen 3 mW , jak byl filtr po dvou letech
rozladěn . Po nastavení filtru byla hodnota 20 mW. Bodnár samotný dával na
kmitočtu 122 MHz 8 dBm. Použil jsem za
něj útlumový člen z SMD odporů tištáku VPZ. Výstupní úroveň jsem nechal +

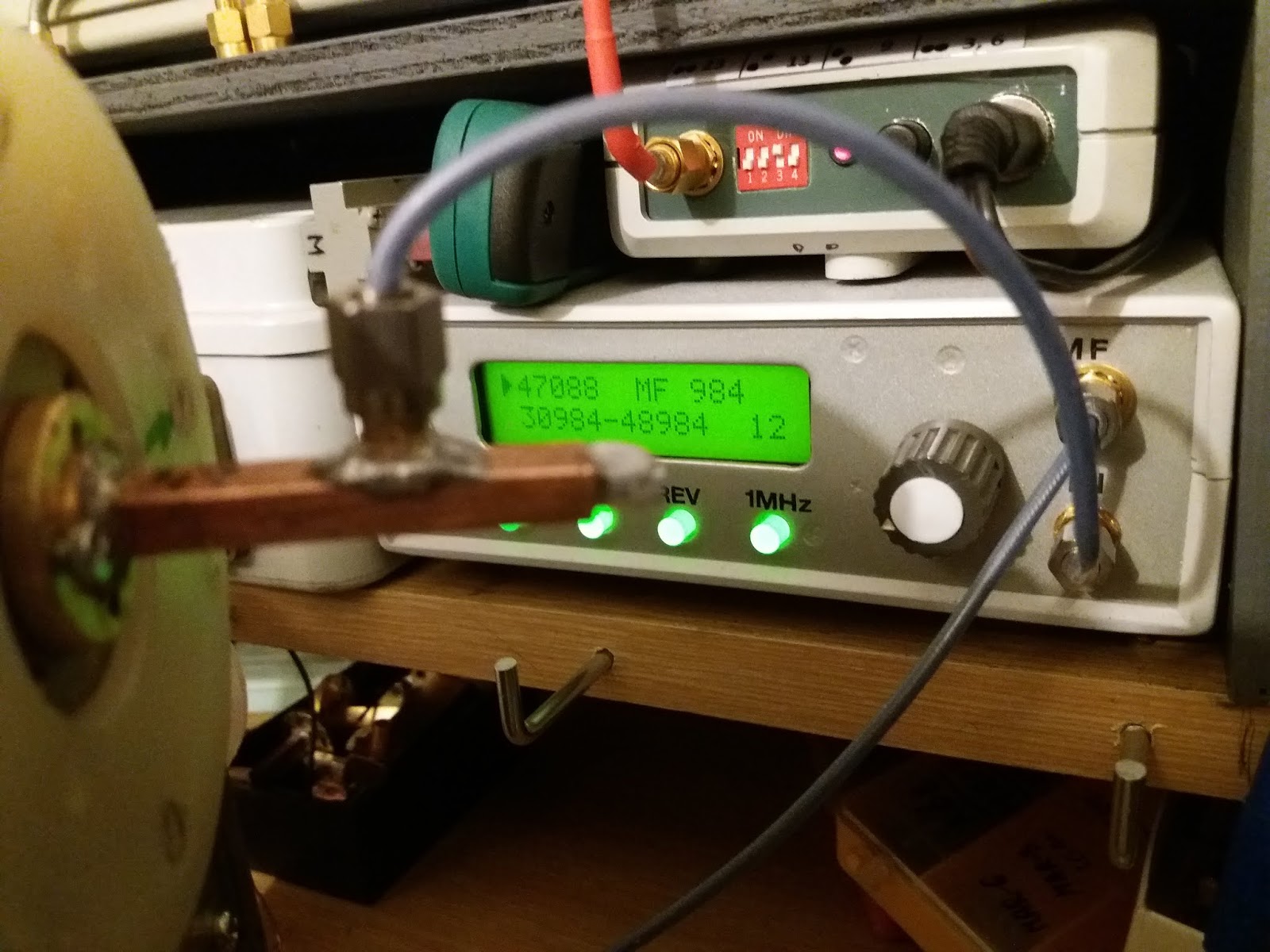

1 dBm. Orientační nastavování jsem prováděl pomocí harmonického směšovače viz
foto , kde MF bylo na kmitočtu 983,810 MHz
. Výstup byl veden do CMU 200 a zkušebně i do analyzéru HP 8559A .Měření výkonu pak na HP
436A.
