Když mi před mnoha a mnoha lety Dan OK1DIG doma v
Libochovicích ukazoval EME spojení na 144 MHz , ani mi to tehdy nějak nepřišlo.
Až v roce 2010 přišla má doba, kdy jsem byl
nadšený pro EME. Delší dobu jsem studoval EME zařízení stovek radioamatérů ve
světě i doma. Nakonec jsem si vybral typ podle ES5PC , kterou jsem v některých bodech kopíroval.
V květnu 2012 se již
kopaly základy pro stojan paraboly. Dále byl zhotoven stojan pro parabolu. Sestává ze
tří pozinkovaných silnostěných trubek
zakončených masivními přírubami. Nahoře
je masivní desky s velkým ložiskem. Masivní hřídel je nahoře zakončena přírubou. A tak se již v červenci prováděla betonáž
tohoto stojanu. Pečlivě se neustále provádělo měření roviny přírub. Po
zatvrdnutí betonu bylo ještě provedeno zalití trubek betonem a vždy s několika
roxor dráty.

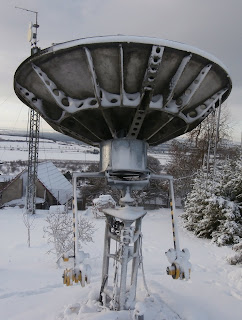

V srpnu 2012 jsem dovezl parabolu. Jedná se o typ Tesla
11AP32B -AJ. Parabola má užitný průměr
300 cm. S límcem 306,4 cm . F= 108,17
cm , F/D = 0,361. Vyrobena byla až do
kmitočtu 18 GHz. Tuto parabolu také
reálně používal OK1UWA až do 24 GHz a měl ji také OK1CA. V průběhu času jsem vyráběl buben paraboly. Kruhy byly
řezána laserem. Silný plech byl stočen na
velké skružovačce. Vše bylo pozinkováno. V zadní straně původní paraboly
byly odstraněny původní rezavé těžké držáky. Na parabole byly doplněny chybějící
AL nýty. Přední stranu paraboly jsem nijak neošetřoval , ani nevylepšoval. Je
tam zbytek původního nátěru.To chce vylepšit . Dokud nenapadl sníh zakopávali
se chráničky k stojanu paraboly. Tak v prosinci roku 2012 jsme za sněhu a mrazu
s yl upevňovali tento buben šrouby k parabole. Strašná práce. V rukavicích se to
dělat nemohlo. Zvedání paraboly a její upevnění na stojan probíhalo již 17.
prosince 2012. Parabola byla ke stojanu přivázána několika provazy o průměru 10
mm. Většinou se vlivem vichru na kopci časem roztrhaly a musely být vyměněny.
Z počátku aby se parabola větrem nezvedala, jsem měl ve
spodní části pověšeny závaží. Později jsem závaží vzhledem ke sběračům kovů
nahradil plastovými kanistry s vodou. A to se mi vymstilo. Nejdříve jsem měl
vyvážení paraboly provedené podle ES5PC.
Nahoře byla velká AL krabice a v ní různá těžká železa co se našlo. Takto se to
nedalo " ladit". Po zimě začátkem roku 2013 jsem zase šel dělat pokusy s vyvažováním, za
parabolou jsem měl AL štafle na kterých jsem stál.
Najednou zafoukal silný vichr,parabola se převrátila,nahoře
i dole zlomila AL štafle a mezi mou hlavou a parabolou bylo "velmi"
málo místa.
Z krabice , kterou jsem neměl zavřenou vylétaly kusy želez na
všechny strany. Tehdy selhaly ty mé plastové kanistry s vodou jako bezpečnostní
závaží. V zimě to zmrzlo,na jaře praskly voda vytekla a protiváha nebyla žádná.
No a já si toho nevšiml,neb kanistry tam
byly ale prázdné. Od té doby mám k těm velkým parabolám úctu a nosím k nim přilbu. Protiváhu jsem předělal
tak , aby se dala ladit přidáváním či odebíráním závaží. Později jsem dal na
místo polohového táhla hever z vozu ŠKODA 100, na který jsem navařil
prodloužení pro provádění pokusů.
Jedno se mi parabola přetočila silným narazovým větrem
vzhůru. Tehdy jsem zjistil, že to je ta správná parkovací poloha. Poradil mi OK1CA a OK1JHM. Nyní se ani větrem netočí.
Dokončil jsem EME controler podle OE5JFL pro ovládání a
sledování měsíce bez PC. Tento umožňuje sledovat mimo měsíce, slunce i několik
dalších hvězd a také umožňuje nastavení např. pro zaparkování paraboly. Pro
nastavování paraboly v poloze jsem pořídil táhlový motor SUPER JACK typ QARL
3636 36 V/36 ".
Vyrobil jsem masivní držák ozařovače a stolu pro zařízení.Vzpěry
jsou seřiditelné. Také jsem vyrobil z laser vodováhy přípravek pro zaměřování na střed paraboly. Ve středu paraboly je v originále díra pro
průchod vlnovodu ozařovače. U mne je toto místo zakryté kulatým plechem a
připevněné několika šrouby. A s tím je problém. V létě tam naprší plno
vody a odtéká jen netěsností mezi plechy
kulatého otvoru . V zimě je 1/3 paraboly
plná sněhu případně ledu. Musím tam
vyvrtat alespoň jednu větší díru.
Čidla azimutu a polohy jsem vyrobil za pomocí enkodérů HH-12
od DF1SR. Tyto jsem umístnil do plastovým krabiček. Azimutální pro umístnění
dospodu převodovky, polohový s kyvadélkem na parabolu. Provedl jsem repasy
převodovky a výrobu spojky na masivní hřídel. Bohužel převodovku jsem již
nestačil pod stojan umístnit. Končil rok 2013.
V průběhu času jsem zjistil, že nemohu zvládat vše. Účastnit
se závodů s více pásmy , stavět zařízení a ještě se zabývat EME. Do toho nemoci
a tak jsem to odpískal. Ano , kamarádi mi to zazlívají. A tak je vše co jsem
popsal k dispozici.
Mám toho hodně jiného
co ještě musím opravit, zhotovit a také rozdat body v některých závodech. No a
denní práce s pájkou a měření mě baví. A člověk se musí stále něco učit. Ještě
že má kolem sebe plno chytrých kamarádů.
