Ke stavbě alespoň pár poznámek.
PA je napájen impulsním zdrojem 24 V / 20A. Napětí je nastaveno
na 28 V. Proud celého zařízení je měřen přes bočník 50A . Voltampérmetr je typ DSN
- VC 228 . Zdroje 13 V a 5 V jsou použity zdroje step down . Vše je pořízeno na

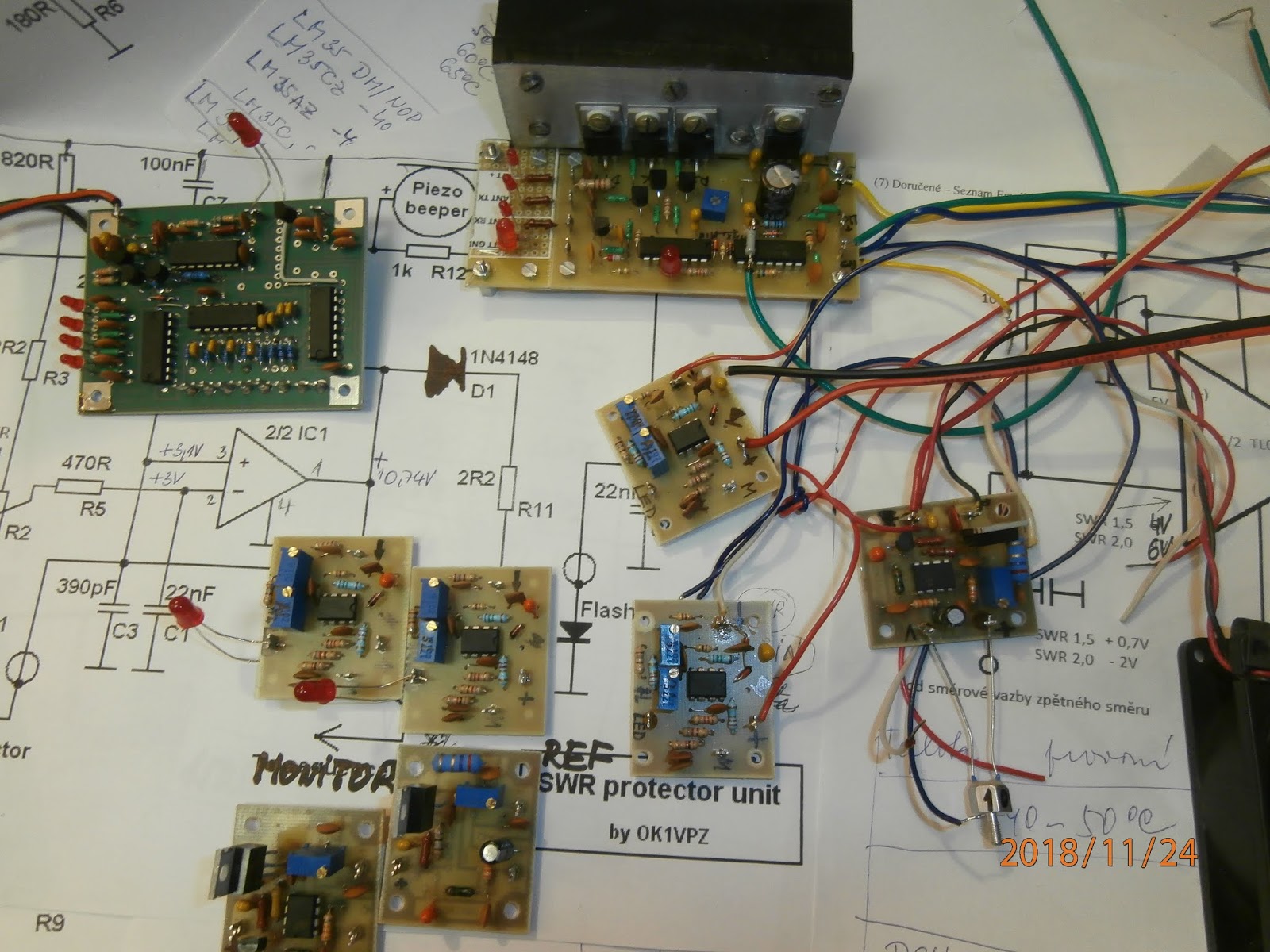

EBAY. Větší část komponentů / seqencer,
komparátory pro ochrany a monitor/ je použita analogová podle OK1VPZ. Postavit
se to dalo ze šuplíkových zásob. Je to funkční a stabilní. Bargraf jsem
postavil podle OK1GTH . Pro reflektometrickou ochranu je použita směrová odbočnice
ze dvou semirigidů. Detekce je provedená obvodem AD 8318 s invertorem LM 358.
Vlastní zesilovač byl pořízen od US4ICI. Jeho zpracování je perfektní. Je v
něm použit transistor MRFE 6S9160 . Jeho provedení je již přizpůsobeno pro
ovládání a měření přes digitální monitor.
Vlastní provozní teplota PA je v rozmezí 38 - 48 °C. Při zvýšené teplotě
se lehce sníží výkon. U uvedeného PA je velmi dobrý tepelný přenos měděné
vložky transistoru PA na tělo chladící turbíny. Tři ventilátory se zde automaticky zapínají při teplotě nad
38 °C a pracují pouze při vysílání. V PA se může ještě ručně zapnout přídavný ventilátor, jehož rychlost je pak řízena
elektronikou podle OK1VPZ automaticky dle teploty chladiče. Nepodařilo

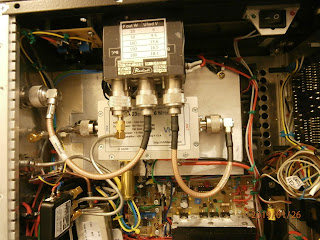

se mi dosáhnout plného výkonu jak uvádí autor. Přikládám pár fotografií na dokreslení stavby .
