Oprava IC 706 MKIIG

Před vánocemi mi přistál na stole transceiver IC 706MKIIG. Vytiskl jsem si servisní schémata a rozložení součástek shora i zespodu. Přijímač byl na všech pásmech funkční. Vstupní kontrolou TX jsem zjistil na KV : měreno na 14.200 MHz výkon 64 W. Na kmitočtu 144.100 MHz výkon 1 mW. Na 432,100 MHZ byl výkon 2,5 W.

Nejdříve jsem měřil správnou činnost vf předzesilovače osazený tranzistory MRF 1508 / deska driver Q211 /, který je společný pro 144 a 432 MHz a další tranzistor pro KV. Zde jsem neobjevil žádný problém /144 MHz 2,6 W , 432 MHz 4,6 W /.

Další měření na PA tranzistoru Q 231 / osazen tranzistor RD70HVF1/ již ukazovalo částečné hodnoty . Nebyl proražen G / D . Na G bylo napětí lehce přes 1 V a dalo se trimrem nastavit až na 3,8 V. Změna nastavení BIOSu nemělo velký vliv na výkon. Kmitočet 432 MHz byl lehce průchozí. Kmitočet 144 MHz byl úplně zatlumený. Prováděl jsem i kontrolu PIN diod na jednotlivých pásmech. Stejnosměrným měřením nebylo nic zjištěno.

Po mých zkušenostech z minulých oprav těchto IC 706 jsem provedl výměnu PA tranzistoru stejného typu. Po výměně nedošlo k žádným změnám.

Vzhledem ke zjištěným skutečnostem, jsem se rozhodl pro vyjmutí desky PA.

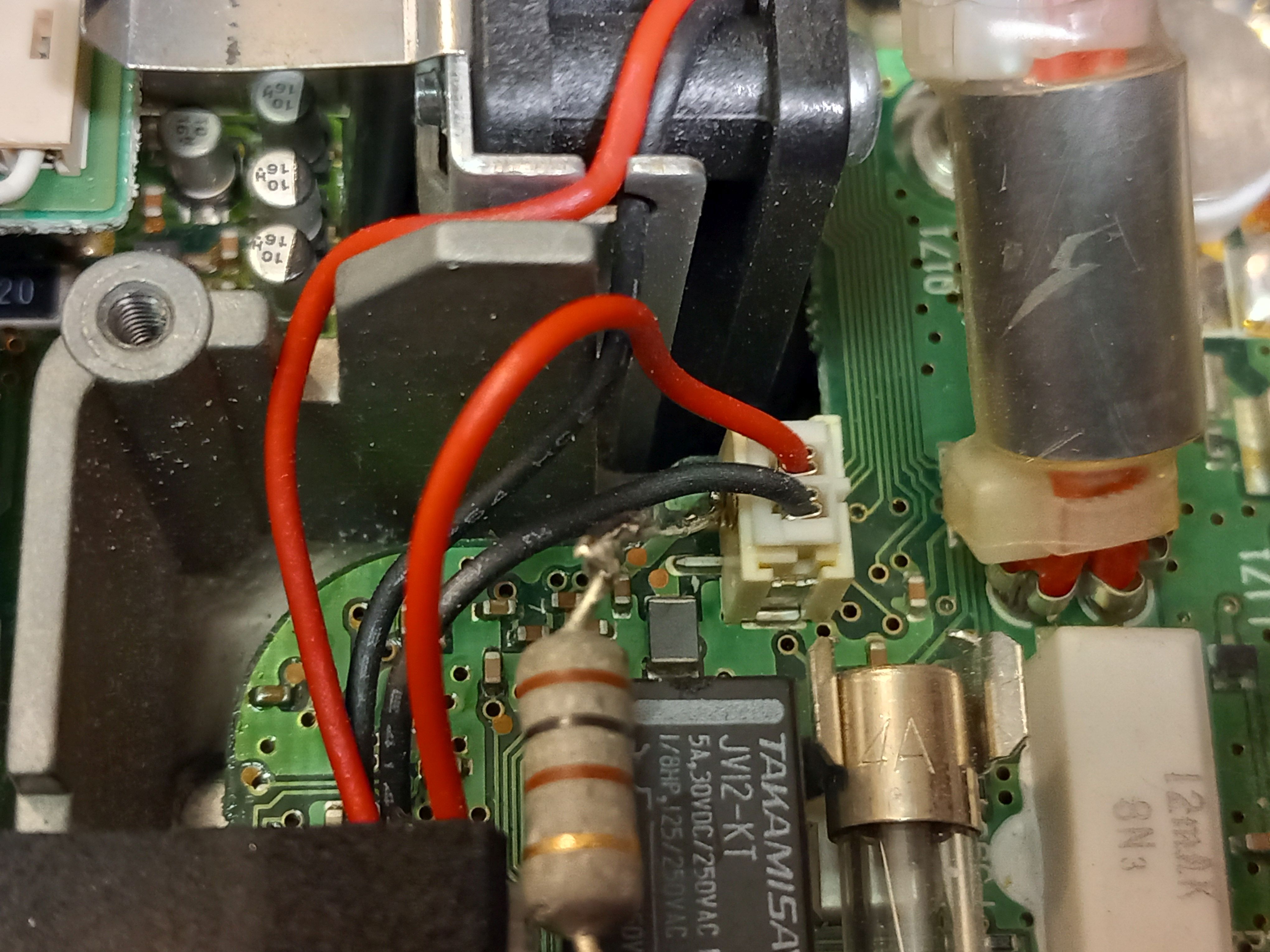

Před rozebíráním jsem si vyfotil dílčí části, abych mohl vše zase zpět dobře zapojit. Nutno je vyšroubovat 8 šroubů od tranzistorů, 4 šrouby od desky PCB. Vyjmout 2 ks páskové vícežilové kabely. Vyjmout 1 kus konektor koaxu, rozpojit ventilátor. Odletovat vodič na konektor ANT 2 a vyjmout jej po odšroubování 2 ks šroubů.. / Bohužel u této verze se nedá úplně vyjmout PA deska neb jsou tam 2 ks pevně připojených konektorů koaxů. /

Po částečném odpojení PA desky jsem zjistil vyhořelý U strip v cestě 144 MHz.

PCB jsem očistil o vyhořelý uhlík . Provedl jsem i měření přechodových odporů . Smyčku U jsem provedl z CU vodiče 1,4 mm.

Provedl jsem montáž desky PA a provedl měření. Výsledek na 144 MHz 40 W, na 432 MHz 5,5 W. Provedl jsem i VF kontrolu PIN diod na jednotlivých pásmech, rozdíly byly minimální.

Vzhledem k tomu, že na pásmu 432 MHz se plně nepodařilo dosáhnout plné výši výkonu jen 5,5 W, jsem opět provedl demontáž desky PA. Provedl jsem kontrolu cesty 432 MHz a její vyčištění zejména od teplovodní pasty a jiných nečistot. Zkoušel jsem také experimentovat s L stripem v cestě 432 MHz. Ten jsem ve spojení s kostrou přerušil a zkoušel kompensovat přes měnitelné kapacity. Ani toto nebyla správná cesta.

Po svátkách mi volal majitel, jak jsem pokročil. Oznámil mi, že na 432 MHz potřebuje jen 2 W na MW transvertory. Aby toho nebylo málo, při posledně otevřené desce PA mi spadl do díry na druhou stranu transvertoru šroub. Když jsem otevřel druhou stranu ICOMU na štěstí tam ten šroub na mne koukal. Celkem jsem demontáž desky PA provedl 5x.
