S blížícím se 2.subregionálním závodem jsem uskutečnil několik kontrolních dnů.
- 26.4.2012 jsme provedli testování nového zařízení na 47 GHz OK1UFF na kótě Na horách 220 m/m JO70CK.Je zde malá vyhlídka s lavičkami a stojany na kola.
 |

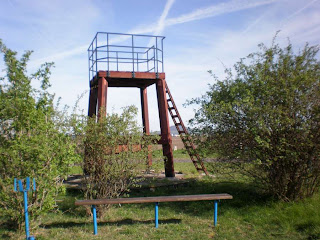

| Vyhlídka Na horách |
Maják 100 mW s hornou byl spuštěn ve vzdálenosti 11,3 km .Zařízení bylo funkční i bez antény jen na vlnovod,neboť síla majáku byla velmi silná.Další zkouška byla provedena s hornou. Jako poslední byl nastavován ozařovač paraboly,která má průměr 200 mm.Dále si OK1UFF trénoval zaměřování anténou na 47 GHz.
Kmitočet byl stabilní.Test byl zakončen oboustranným spojením.
 |
| Pohled směrem na Říp |
 |
| OK1UFF na vyhlídce |
 |
| Signál majáku byl slyšet i bez antény |
 |
| Pohled na zařízení |
 |
| Zkouška na hornu |
|
|
|
|
|
|
|
|
|
|
|
Krátký video záznam- omluvte slunce v záběru:
http://youtu.be/u6PuvtVzpsg
- 28.4.2012 jsme prováděli celé odpoledne testy na 122 GHz s OK1JHM ve čtverci JO70CO.
Nejdříve jsme si provedli kontroly kmitočtů zařízení a majáků.Milan zůstal u domu a já jsem se přemístnil na stanoviště č.1 pod les cca 1 km daleko.Teplota vzduchu byla šílená.Díky vytápěným OCXO to zařízení ustála.Vzhledem k tomu,že jsme také kontrolovali a nastavovali optickou a elektrickou osu parabol,tak jsem se musel přemístnit na stanoviště č.2 o 200 m dále neb u Milana jsem to pouštěl do stromů a obě paraboly se nechovaly korektně.Při přemístnování jsem kvůli rychlosti moc nic neodpojoval a nešťastně jsem vše "naházel "do auta.Bohužel se mi do zámku víka kufru dostal koaxiál a kabel napájení a kufr nešel otevřít.
Nepomohlo ani odstřižení obou kabelů,neb to tam bylo jako nalisováno.Tak jsem musel vše z kufru tahat přes předek a následně provést nouzovou opravu.Zámek kufru se podařilo pomoci Milana opravit po 2 hodinách.
Na tomto stanovišti č.2 se již paraboly chovaly normálně bez falešných odrazů.U transvertoru na 122 GHz jsem krásně nastavil úroveň LO do směšovače,bez signálu šum skoro žádný a se signálem to krásně vyskočilo.
 |
| Zařízení 122 GHz OK1JHM s majákem koukalo ze zahrady |
 |
| 1.stanoviště ,vpravo kóta Panna |
 |
| Skřípnuté kabely v zámku kufru auta |
 |
| Nouzová oprava kabelů |
 |
| 2.stanoviště ,vpravo kóta Panna |
 |
| Pohled na stativ |
 |
| Detail paraboly |
 |
| České středohoří a koně |
Krátký videozáznam volání od OK1JHM na 122 GHz - OCXO nebylo ještě plně natopeno
http://www.youtube.com/watch?v=yXfQ8y1bscQ
- 29.4.2012 jsme opět prováděli celé odpoledne testy na 122 GHz s OK1JHM na vzdálenost 8 km.
On byl na kótě Panna JO70CO,já jsem byl na kótě Víťova vyhlídka u Náčkovic JO70DP.
 |
| Uprostřed kóta Panna |
Zkoušeli jsme opět nastavování parabol a možnosti spojení na tuto vzdálenost.Nejdříve jsem spustil můj maják,který Milan bezprostředně našel.Problém jsem měl s Milanovým majákem,který jsem po dlouhých pokusech neslyšel ani na hornu či parabolu.Přitom po dobu 3 hodin jsem poslouchal signál z Milanového transvertoru v síle S1 až S8. Nevěřil jsem, jak se to v průběhu 3 hodin měnilo.To nepršelo,jen se u Milešovky začaly objevovat malé tmavší mraky.Vlhkost se na trase již 8 km nebyla stejná.Bylo velmi dusno,poměrně silný teplý vítr.Projevilo se to na mém majáku,který není zakrytován a topení OCXO se snažilo vyrovnávat tyto neobvyklé rychlé změny a lehce symetricky plaval.
 |
| Je slyšet i trávu růst,úroveň LO je potlačena |
 |
| Pracovní pozice,v pozadí Víťova vyhlídka u Náčkovic ,nalevo vysilač Buková Hora |
|
|
|
|
 |
| Bohatý bufet Víťové Vyhlídky |
 |
| Co hrdlo ráčí |
 |

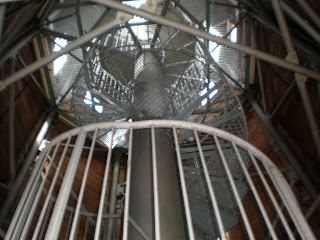

| Pohled do schodů vyhlídky |
 |
| kóta Sedlo 726 m/m,vlevo hora Říp |
 |
| Pokusné pracoviště,vzadu Sedlo |
 |

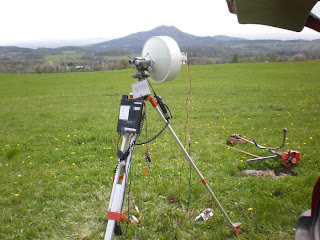

| Více se tam toho nevešlo... Kosa připravená na posekání trávy před závodem. | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
|
|
|
|
|
|
|
|
|
|
|
Spojení se podařilo,ale z těch pokusů vyvstáva řada námětů pro zlepšení.
Pásmo 122 GHz prostě není 76 GHz,či nižší pásmo.Jak uvádí DL2AM,je třeba stále co zlepšovat a objasňovat.
