24 GHz z DMC modulů

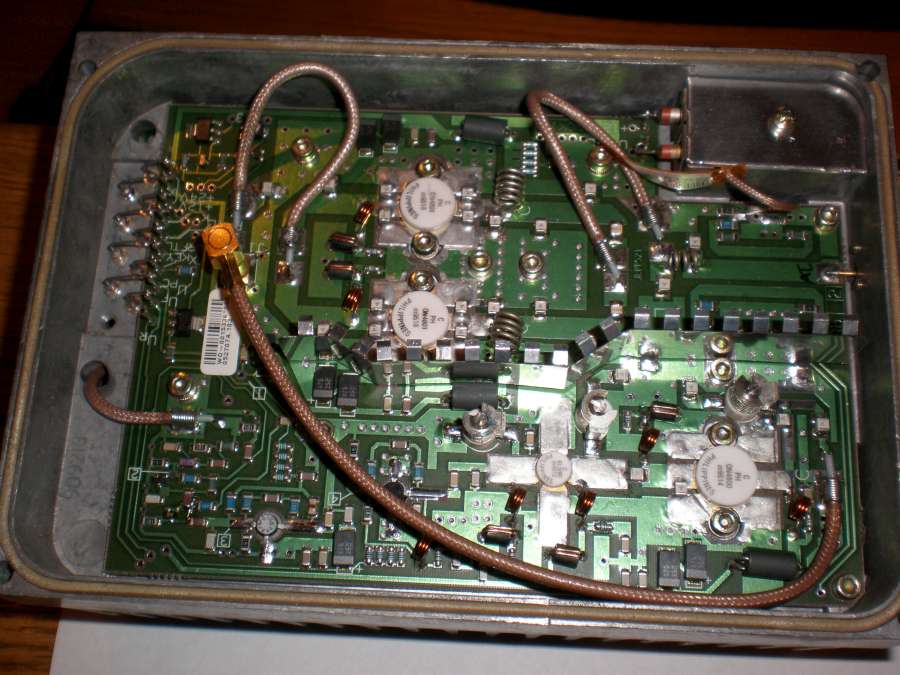

Bouřlivý rozvoj před 6 -ti lety nastal na 24 GHz.Tehdy se dostaly k amatérům mikrovlné linky Siemens na 23-25 GHz. Tak zvané DMC moduly se dají celkem solidně použít na pásmo 24 GHz.Sám jsem tehdy také dal dohromady transvertor (link mi tehdy daroval OK1VHF) s kterým doposud závodím.
A aby nás bylo více na tomto dobrém pásmu,tak jsem postavil zařízení z těchto modulů pro OK1UFF.
Přikládám pár obrázků pro dokreslení stavby a případných myšlenek pro čtenáře.

Začátek stavby

Pohled na filtr,pod ním měnič na 28 V pro relé

Detail u OCXO

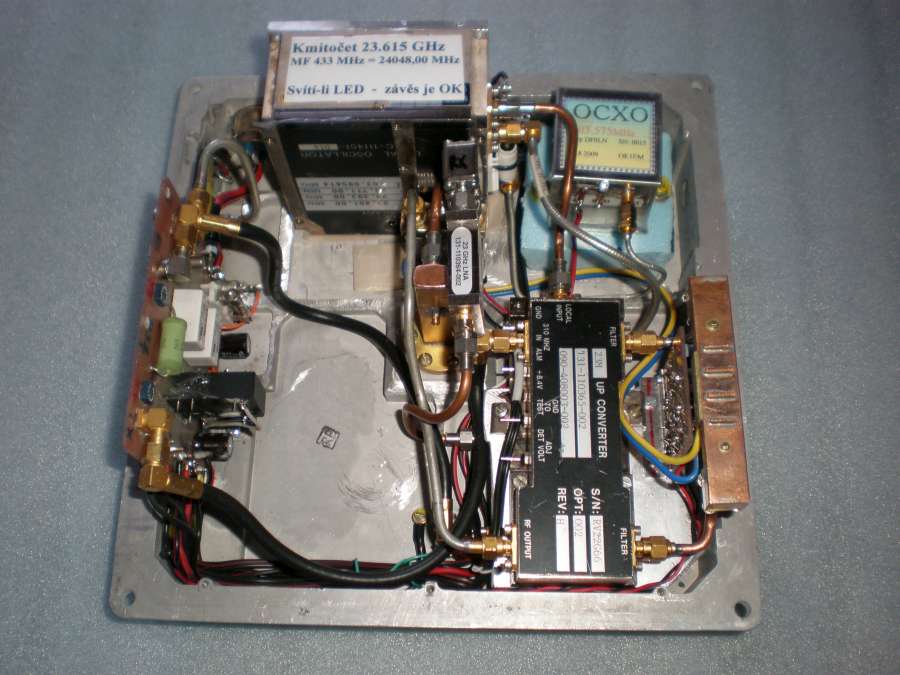

Up convertor + filtr

Pohled na střed transvertoru

Detail OCXO,zelená LED natápí oscilátor,
červená LED závěs v pořádku

Pohled na LO a relé

Jednoduchá napájecí deska dle SP

Pohled na transvertor

Pohled na transvertor,uprostřed dosti
místa na PA

Pohled na transvertor z boku

Detail LO a relé

Detail LNA

Detail přechod R 220/SMA

Měření výkonu...MW dioda D402
s vlnovodem

Ozařovač antény - před nastavením

Zkoušení RXu na maják OK0ET
jen na holý transvertor bez antény.

Videa ze zkoušek RXu na maják
OK0ET bez antény a s hornou :
http://www.youtube.com/watch?v=XcECz5mAuls
http://www.youtube.com/watch?v=B3oQVrY24Rg

Více můžete také čerpat na těchto stránkách:
http://ok1vvm.aitech.cz/projekty/24Gnew.htm
http://www.sp6gwb.pl/wp-content/uploads/2011/03/Budowa-transwertera-24-GHz.pdf
http://www.qsl.net/pe1cqq/24gp.htm#Top

Kontrolní den na 47 GHz

O víkendu jsem se rozhodl provést kontrolu zařízení na 47 GHz,neb po více jak 5-ti letech od postavení jsem na zařízení nic mimo vlastního provoz nekontroloval.Protože doposud nemám k měřiči výkonu sensor na vyšší pásma,rozjel jsem se k Alešovi OK1FPC - dík za pomoc.

Nejdříve jsme měřili výkon přístrojem HP 435 se sondou pro 33 - 50 GHz.
Vzhledem k tomu,že v zařízení je zesilovač 30 mW ,tak změřený výkon 3 mW mne překvapil.Samozřejmě,že po tolika letech byl lehce rozladěn dvojitý filtr. Po naladění byl výkon 20 mW.
S přístrojem HP8970A pak byly změřeno celkové hodnoty transvertoru zisk 42 dB a šum 6,2 dB pro MF 145 MHz.Zde bych chěl jen upozornit , že se nám stalo,že najednou šum na MP plaval od 10 - 12 dB.Aleš na to hned přišel.Maják byl zapnut pro natopení a způsoboval rušení při měření. Byla provedena i kontrola kmitočtu,zde to bylo lehce mimo a poslech majáku.Odchylka byla jen zaznamenána.
Po příjezdu domu jsem si provedl kontrolní srovnání analyzéru HP pomocí směšovací diody a gunn oscilátoru,jak jsem již dříve popisoval v měření.

Transvertor 47 GHz se zesilovačem a
filtrem

Transvertor pohled shora

Detail zesilovače a filtru

Pohled na výstup R 500

Vyrobená přechodka R 220/R500

Přechodka,směšovač a gunnoscilátor

47 GHz měření signálu 20 mW na analyzátoru
MF 1,69 GHz šíře 10 MHz/dílek

Část měřícího pracoviště

Kontrolní den na 47 GHz měl také OK1UFL a OK1AIY.Viz níže

Ahoj,

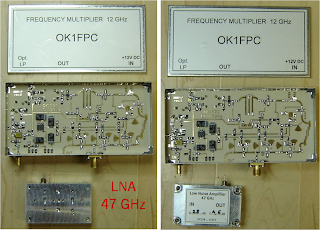

47GHz transvertor prošel rekonstrukcí. Dostal předzesilovač z dílny OK1FPC a filtr.
V neděli 25.4 jsem vyjel na kopec spolu s Pavlem OK1AIY. Poslechem majáku OK0EA a potom majáku SR6BTV ze vzdálenosti 100 km (viz video) byl prověřen úspěch rekonstrukce.
73! Míla OK1UFL

Sestava 47 GHz s novým transvertorem OK1UFL

Detail nového transvertoru OK1UFL

Video z Krkonoš
http://www.youtube.com/watch?v=P0o-i8rL0tM

sobota 10. dubna 2010

Setkání 3.studně 2010

Tak opět setkání na Třech studních.Vyjeli jsme v pátek s Míšou OK1VM a Jardou OK1DSO.Trochu motanice po Praze a dobrá jízda Míšy nás rychle dovezla na místo.

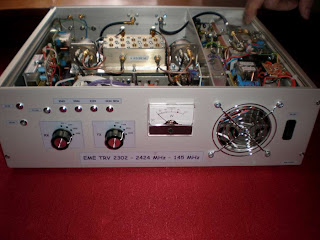

Kolem hotelu zbytky sněhu. Pátek byl ve znamení přátelských setkání,malého bazaru a praktického sledování záznamů pořízených Zdenkěm OK1DFC v digi formě spojení EME na 432 MHz s KP4AO.Tak jsem si to také zkusil,bylo to velmi zajímavé a podnětné pro mou další radioamatérskou práci.V sobotu bylo plno přednášek a měření donesených zařízení a pomůcek.Člověk nestíhal být na všech místech , které ho zajímala.Zajímavá přednáška byla od DL2AM o jeho konstrukci pro 76 GHz se zesilovačem 60 mW, jeho konstrukci a problémech.Dále se zmínil o svém rekordním evropském spojení na 76 GHz a jak to probíhalo.
Velmi zajímavá byla také přednáška OK1CA o situaci v EME u nás a ve světě,co do aktivity a výsledků.Tak jsem si jen zapamatoval mne nejbližší dobré stanice jako OK1KIR,OK1TEH,OK1CA a řada dalších.Velmi podnětná přednáška byla OK1AIY o historii VKV v OK až dodnes.Při ní nikdo ani nedutal a Pavel několikrát přetáhl čas mu svěřený...Chtěl bych zde také poděkovat sponzoru rubidiových oscilátorů Mílovi OK1VHF a zhotoviteli zapojení a tištěného spoje Mirkovi OK2AQ.
Počasí nám venku moc nepřálo,v sobotu padlo i dost sněhu.
Pár fotografii dokresluje setkání z mého pohledu.

Jedni z prvních účastníků
