24 GHz z DMC modulů

Bouřlivý rozvoj před 6 -ti lety nastal na 24 GHz.Tehdy se dostaly k amatérům mikrovlné linky Siemens na 23-25 GHz. Tak zvané DMC moduly se dají celkem solidně použít na pásmo 24 GHz.Sám jsem tehdy také dal dohromady transvertor (link mi tehdy daroval OK1VHF) s kterým doposud závodím.
A aby nás bylo více na tomto dobrém pásmu,tak jsem postavil zařízení z těchto modulů pro OK1UFF.
Přikládám pár obrázků pro dokreslení stavby a případných myšlenek pro čtenáře.

Začátek stavby














Pohled na filtr,pod ním měnič na 28 V pro relé














Detail u OCXO














Up convertor + filtr














Pohled na střed transvertoru














Detail OCXO,zelená LED natápí oscilátor,
červená LED závěs v pořádku

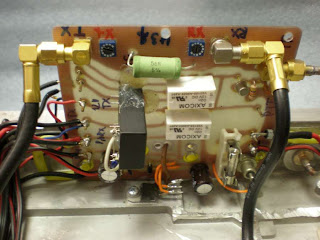

Pohled na LO a relé














Jednoduchá napájecí deska dle SP














Pohled na transvertor














Pohled na transvertor,uprostřed dosti
místa na PA














Pohled na transvertor z boku














Detail LO a relé














Detail LNA














Detail přechod R 220/SMA














Měření výkonu...MW dioda D402
s vlnovodem














Ozařovač antény - před nastavením

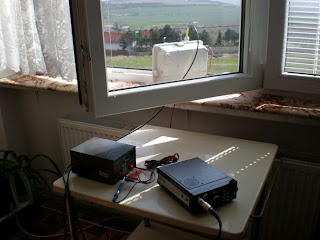

Zkoušení RXu na maják OK0ET
jen na holý transvertor bez antény.














 Videa ze zkoušek RXu na maják
OK0ET bez antény a s hornou :
http://www.youtube.com/watch?v=XcECz5mAuls
http://www.youtube.com/watch?v=B3oQVrY24Rg
