Parabola - úprava pro 122 GHz

Když se mi v UHF contestu 2011 nepodařilo udělat spojení v pásmu 122 GHz na vzdálenost 8 km,měl jsem pocit,že chyba byla v nepevné mechanice paraboly průměru 40 cm. A tak jsem se rozhodl upravit ve vesnických podmínkách parabolu z MW  38 GHz ERICSSON,kterou jsem pořídil díky Petrovi ULQ.

Původní parabola

Zadní část původní paraboly

 Nedávno mne požádalo pár amatérů,abych zveřejnil trochu víc,zejména fotografie.
Dobrou myšlenku  mi do toho vnesl i OK2IMH se svou konstrukcí a technologie parabol OE5VRL.

Parabola OK2IMH - foto autora

 Parabolu jsem ořezal kolem dokola karboflexou.Potom jsem to obrousil brusným kotoučem.Vcelku se to podařilo bez velkých děr.Vnitřní prostor paraboly jsem jen vyčistil a nijak neupravoval.
Vnější prostor jsem ještě obrousil smirkovým papírem  a lehce přestříkl barvou.
Podmínka úpravy byla ,aby držák byl  trvale pevný a vestavěný transvertor  byl vždy symetricky upevněn s možností rychlé výměny za maják či transvertor pro jiné pásmo.

 Z AL kulatiny byl vyroben středový šestihran.Masivní vzpěry byly vyfrézovány ze silného AL materiálu.
Po sestavení jsem do středového držáku vložil kalibrační měrnou tyč,pro přesné nastavení středu,kterou jsem ještě zkontoloval po zhotovené středové vložky a středového držáku..Vložka i držák je tam záměrně,aby se parabola dala využít i bez optiky PAB.
Detaily středové vložky a středového držáku jsou vidět na přiložených fotografiích.
U toho držáku je část naříznuta a je stahována dvěma imbus šrouby  ke stěně optiky.
Praktickými zkouškami v letošním roce se ukázalo,že provedení je pevné .Již při těchto pokusech byla provedena kontrola optické a elektrické osy.
Všeobecně se dá konstatovat, kam se to namíří tam to je.
Jak mi sdělil Pavel  OK1AIY ,právě OE5VRL to používá tak,vloží nižší pásmo provede zaměření a spojení,pak již vymění za vyšší pásmo,ale parabola je již zaměřena.Viz jejich poslední kontrolní den,kdy byl udělán i rekord OE3WOG a OK1AIY na 122 GHz.

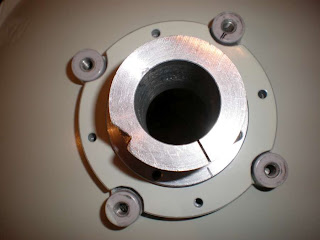

Středový držák

Středová vložka

Výroba držáku

Podložka + držák

Část úpravy

Detail - bez šroubů

Detail zašroubováno

Detail kompletu

Pohled do paraboly

Pohled do paraboly-vzpěry

Detail středu

Detail vzadu optika

Boční pohled na sestavu

Pohled s nasazeným zařízením
