Měření na 76 GHz

Požádalo mne několik MW radioamatérů,zda-li bych něco neuveřejnil o mých měřeních na MW v poměrech vesnického amatéra.A tak i když nejsem určitě ten nejpovolanější a stářím některé věci zapomínám a proto obdivuji všechny ,kterým je matematika a fyzika vlastní ,uvedu co a jak jsem konal.

Nejjednoduší pomůcka jak říká Pavel OK1AIY je ťapací budíček.
Dioda s měřáčkem .
Velmi vhodná dioda pro mikrovlny je dioda D 402. Má v sobě již zabudovaný kus vlnovodu na 30 GHz,kde se používala.CHodí velmi dobře na 24,47 i 76 GHz.

Před lety jsem díky pomoci Míly OK1VHF pořídil spektrum analyzer HP 8559A do 21 GHz.

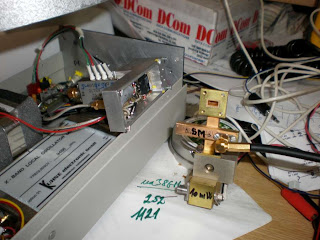

měření majáku 76 GHz
10 mW

Oscilátor do
majáku 76 GHz

Měření oscilátoru
132 MHz pro
76 GHz

Není to poslední špičkové zařízení,ale mne to stále pomáhá ve všech konstrukcích.Vidím a mohu ladit.No a popisy odečítání jaké je na super moderních analyzátorech přímo na obrazovkách mám na jednotlivých knoflíkách a přepínačích.
Vlastní analyzer má jen jednu nevýhodu, že nemá vyveden výstup LO oscilátoru,který by se dal využít pro směšovače na vyšší pásma.
Vzhledem k tomu se dnes dají pořídit na burzách různé Gunn oscilátory a směšovače ze starších mikrovlnných linků,představím Vám které používám já.

Jsou typy pro 23 a 38 GHz. Pro 76 GHz se používá verze 38 GHz.Pro 24 a 47 GHz verze 23 GHz. Sestávají z gunn oscilátoru,izolátoru směšovače se směšovací diodou vše ve vlnovodech viz fotky.

38 GHz

23 GHz

23 GHz

Vlastní oscilátory se dají v poměrně velkém rozsahu přelaďovat.Jsou zajištěny kolíčky,kterí se dají vytáhnou a ladí se v celém rozsahu. Ještě je to rozděleno na typy pro RX ,ty mají výkon 10 mW napájení 6V / 0,3A, a typy TX ,které mají výkon 100 mW,napájení 6V /1A.Pohledem vypadají stejně.
Já na 76 GHz používám oscilátor typ RX s 10 mW.Bohatě stačí pro měřící účely.
Pokusy jsem zjistil ,že například pro 76 GHz je MF nejlepší kolem 2.038 - 2.187 GHz

(Jak mne informoval Milan OK1JHM vidí těmito 38 GHz směšovači i 122,134 a 248 GHz.)

Nejdříve jsem byl naivní a zkoušel jsem zachytit vysílací signál 76 GHz jen přiložením
vlnovodu směšovače 38 GHz směrem k vlnovodu směšovací diody 76 GHz.Na analyzéru jsem jen viděl signál 38 GHz,který když jsem přelaďoval tak se pohyboval...Toto byl špatný postup.

špatný postup měření

špatný postup měření

Pak jsem začal vyrábět různé zesilovače s ERA před analyzér v domnění,že je signál velmi slabý.Stav se nezměnil.U prvního zařízení na 76 GHz jsem nemohl stále docílit výsledku.Dioda přilepená, oscilátor 38 GHz jsem viděl a 76 GHz nic.Chtěl jsem již destičku SM vyměnit,ale nabídl se mi Milan OK1JHM,že se mi na to podívá.
Skutečně tam našel závadu.Našel jemnou trhlinku - přerušení tištáčku směrem k MF 145 MHz.Udělal tam propojku a transvertor začal chodit.Předtím jsem na doporučení AIY a JHM (dříve i Jardy DSO) zhotovil laděný vlnovod na 76 GHz k měřícímu směšovači a začal jsem vidět signál na analyzéru. Sláva.

První
transvertor
76 GHz

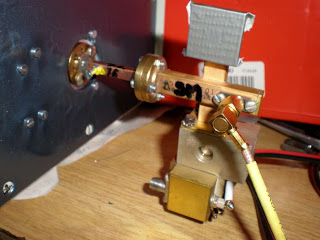

přizpůsobení
vlnovodem
na 76 GHz

přizpůsobení
vlnovodem
na 76 GHz
měření
majáku

Když jsem pak na Kontrolním dnu neslyšel na 76 GHz stanice z Krkonoš,tak jsem vyměnil tišták směšovače s diodou na 76 GHz,naladil jsem směšovač praporky, poměrově se zlepšila citlivost na analyzéru o -8dBm.Zde jsem ocenil při nastavování celý systém měření.Člověk šáhnul a viděl změnu.
